pads layout/router使用教程及设计技巧分享,咨询小北设计,专业的硬件,PCB外包设计,介绍了PADS的布线\规则\封装等技巧设置教程

PADS如何建立组合或者打散组合

PADS by Allegro,pads,PCB电路板设计价格,小北PCB设计室

大家都知道，布局的过程中，有时我们需要调整，可以忘记某个器件忘记移动了，到后面我们也不知道移动那个模块的丢下的，这时我们要重新去原理图中找

PADS中BGA Fanout扇出教程

PADS by Allegro,pads,PCB电路板设计价格,小北PCB设计室

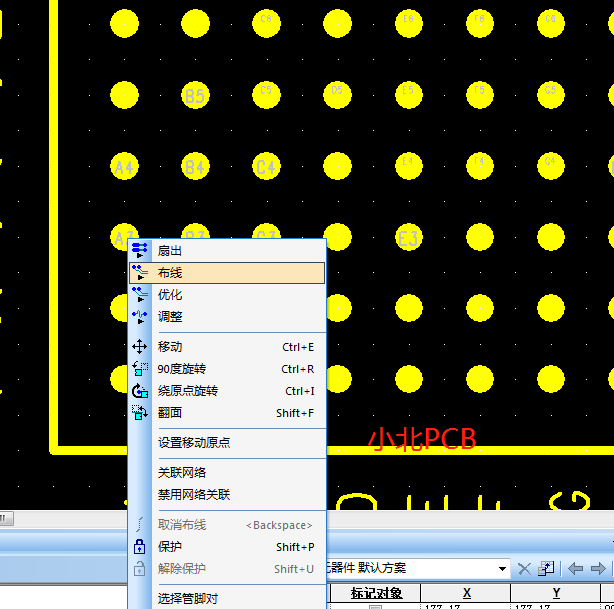

PADS中BGA Fanout扇出教程设置方法。今天小北PCb为大家讲解：我们首先在器件的某一个PIN脚上设置为原点。第一、在Pads

Pads检查多余的小线头stub

PADS by Allegro,pads,PCB电路板设计价格,小北PCB设计室

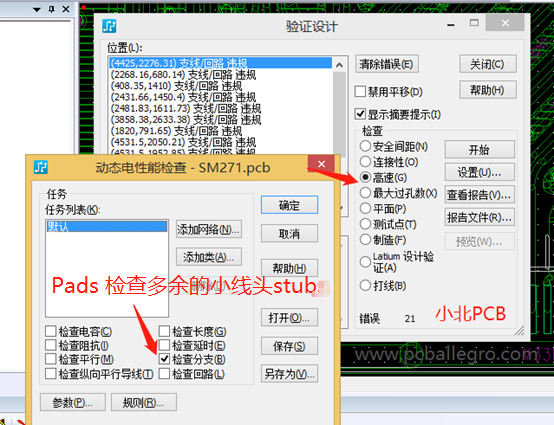

在设计中，我们再怎么细心，可能一个不小心，就会多出一个小线头，俗称stub。特别在高速布线的时，我们是不允许出现这样的现像的。严重的会出现

pads等长走线设置详细步骤

PADS by Allegro,pads,PCB电路板设计价格,小北PCB设计室

在高速PCB设计时，很多PCB板，硬件工程师都会叫我做等长，每个刚入行的新人来说，感觉很高大尚。其实你不要这样，只要您多练习几次，你也会感觉

PADS Layout导入DXF以及板框的转换

PADS by Allegro,pads,PCB电路板设计价格,小北PCB设计室

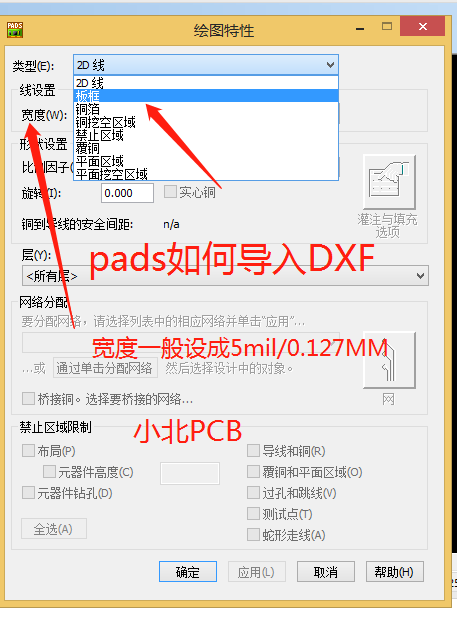

第一、我们首先确定CAD图形的单位。在这里我们最好是把CAD图变成一个整体。大家百度搜索“CAD怎么将多条线合并为一个整体即一条多段线”百

pads利用脚本快速导出坐标文件

PADS by Allegro,pads,PCB电路板设计价格,小北PCB设计室

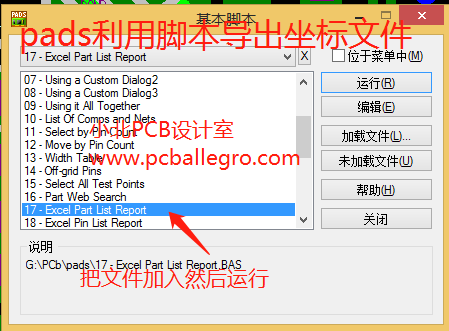

关注微信公众号“PCB设计”回复：pads脚本文件。电话：18190845168 如果在运行导出坐标文件时报：

PADS layout导出gerber文件

PADS by Allegro,pads,PCB电路板设计价格,小北PCB设计室

今天很荣信为大家讲解PADS导出gerber生产文件，gerber文件是用于PCB生产与制做，对于新人来说，第一次出文件很怕出错，我们小北

PADS Layout中常用的快捷键和无模命令

PADS by Allegro,pads,PCB电路板设计价格,小北PCB设计室

一位合格的PCB设计工程都会知道，PADS Layout中常用的快捷键和无模命令，会提高我们的画板效率，利用下班的几分钟，为大家讲解下，有

pads 铜箔编辑

PADS by Allegro, pads,PCB线路板设计,小北PCB设计室

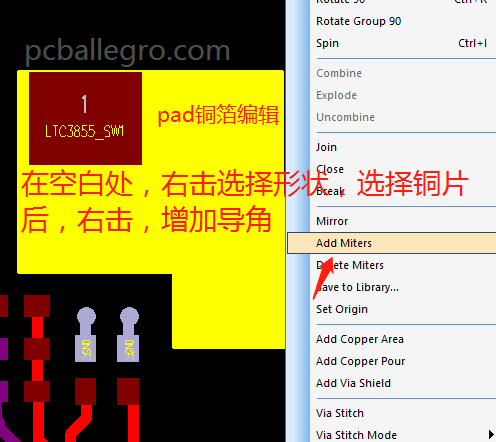

pads 铜箔编辑，下出由小北pcb设计室来讲解下pads 铜箔编辑技巧。在编辑铜片前我们首先闭DRC （DRP :防止安全间距 DRW：
