PADS拉线的快捷键及修线的步骤。

我们在使用PADS 进行PCB设计时，我们一般情况下不用 PADS layout，而是用PADS Router。下面和小北一起来学习Router中的快捷键用以及修线前的准备步骤吧！

F3：布线快捷键，

W：修改线宽，

O透明显示模式切换，

Ctrl+H：高亮网络

Ctrl+U：取消高亮网络

Shift+S：优化布线快捷键

布线技巧

第一、布线不要出现45°或者90°度角（在高频和高速信号传输线应90度角布线，拐角处的额外寄生电容也将导致耗时的信号传输，延迟影响。）

1、进行布线时一般会把完成时平滑导线的选项去掉，因为这样布出来的线真的好丑！！！

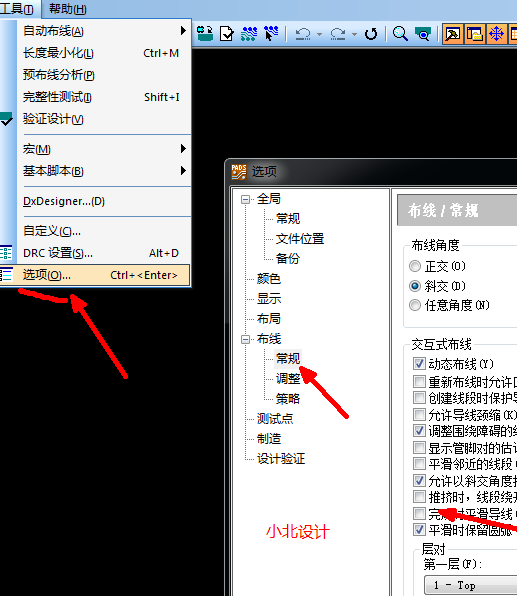

2、具体操作方法如图：

第二、设置布线格点，设计格点及显示格点使用无模命令设置为5mil，到PCB中点击“F3”按钮，再点击焊盘，可以进行拉线处理。正在布线的信号会高亮显示，布线及焊盘白色边缘为“保护带

第三、布线时改变线宽

本来布线改变线宽有个快捷键的：W命令然后输入布线的值，但是有些版本不能用。

现在有一个没有bug的方法：

1、在没有器件的空白处：双击鼠标左键

2、在跳出来的窗口这里选择：布线——>把建议值这里输入你想要走线的宽度

3、点击确定，接下来你的走线就是按照你输入的这个建议值来走了

第四、若对布线情况不满意，可使用组合快捷键“SHIFT+S”可进行修线处理。在英文输入状态下使用快捷键“SHIFT+S”，鼠标上出现“V”字标识，然后选中需要进行调整的线进行微调。

第五、若需要对部分信号线进行删除，点击“Backspace”键，选择线即可删除，若需要删除多线可以利用“Shift+鼠标左键”进行多选，然后删除。
