Pads layout的间距测量方法

PADS by 小北PCB设计

和小北一起来学习Pads layout的间距测量方法,在PCB设计过程中,我们会经常会需要测量各种器件,各种线,线与板边,线与焊盘之间的距离,在PADS中有两种测量距离的方法。

在测量前,我们首先要确定单位。如果想得到的单位是mil那么输入um后按回车,如果想得到的单位是毫米那么输入umm后按回车。确定单位后,我们进行第一步:

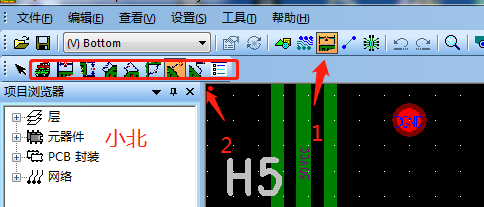

1、首先点击工具栏的尺寸标注工具栏,在这里可以选择各种测量,有平行,坚直,圆形等等。

Pads layout的间距测量方法

2、第二种方式是用无膜命令测量

首先将鼠标移动到你要测量的第一个点位置,用键盘输入无膜命令Q后按回车,右键选择捕获方式,将鼠标移动到你要测量的第二个点位置,移动过程中会有一条带长度标注的鼠线跟随你的鼠标一起移动。将鼠标移动到第二个点时读到的长度标注即是两个点的距离。这样我们成功的测量到它们之间的距离。
Pads layout的间距测量方法

更多的PCB设计知识尽在——小北设计
