PADS如何建立组合或者打散组合
大家都知道，布局的过程中，有时我们需要调整，可以忘记某个器件忘记移动了，到后面我们也不知道移动那个模块的丢下的，这时我们要重新去原理图中找这个器件，再重新移动相对的模块中去，这时我们要利用建立组合，移动的时不会出现漏掉的模块中某一个器件。下面就由小北PCB，一起来学习PADS组合的建立或打散组合。

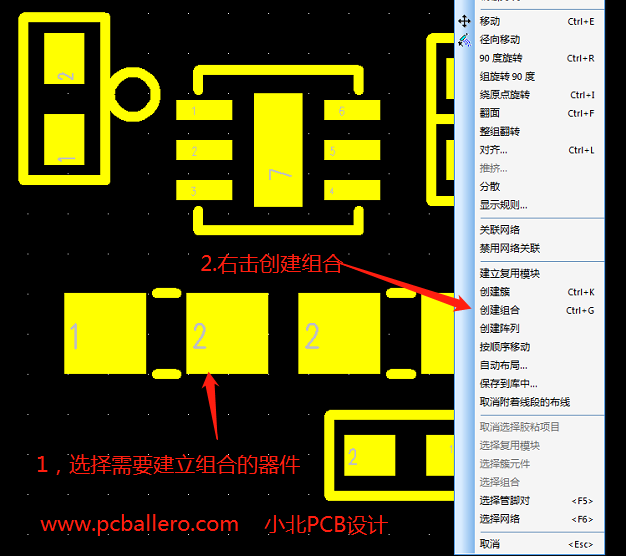

第一，右击鼠标，弹出对话框，选择元器件，再去框选需要建立组合的器件，然后鼠标右击，选择创建组合命令。
第二，弹出一个对话框 ，这个对话框我们可以选择默认的名称就可以。这样我们们的组合就创建好了，建立好后，我们怎么移动组合呢？我们鼠标右击，选择组合/元器件。然后按ctrl+e键进行移动，我们可以按着鼠标左键不放，进行移动。

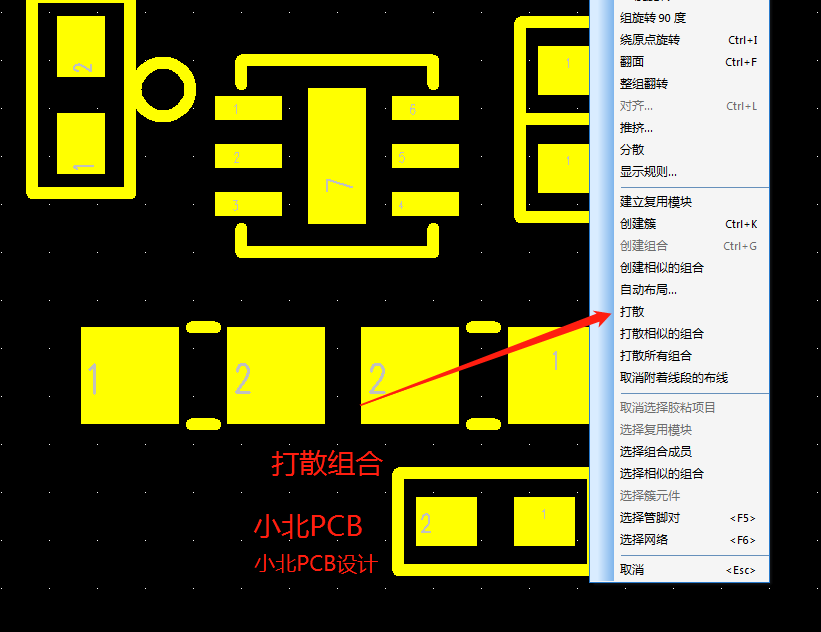

第三，下面我们对组合进行打散或取消。同样，右击选组合/元器件，然后选择组，再右击下，选择打散命令，这样组合就被打散。
