PADS Layout导入DXF以及板框的转换
欢迎大家根我一起跟着小北PCB学习pads，今天给大家讲的是“PADS Layout导入DXF板框。对于一个新手来说，是刚学习的第一步，我们可能会遇到一些小困难，下面就由小北PCB为大家讲解转换成板框的详细过程。
第一、我们首先确定CAD图形的单位。在这里我们最好是把CAD图变成一个整体。大家百度搜索“CAD怎么将多条线合并为一个整体即一条多段线”百度检验。 并把CAD保存为最低版本的DXF文件

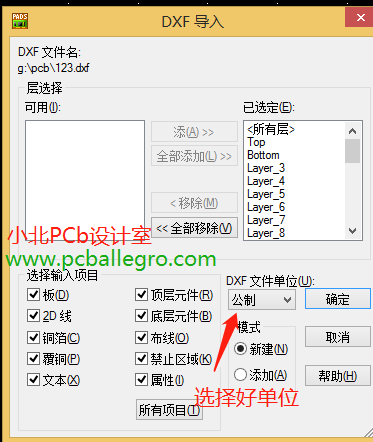

第二、执行文件>导入DXF，界面如下，并确定好单位。
如果弹出“超出最大数据库坐标值“此错误可能原因是，CAD图设置好单位设置错误，这时候你得重新打开CAD软件，新建一个新的图纸，首先在CAD里设置好单位设。CAD软件，格式 >单位。然后把刚才的那个图复制过来，重新保存DWG格式后，再保存最低版本的DXF格式。我一般保存为R12格式的。
第三，变成板框。
在layout中右击>选择形状。框选图，鼠标右击>关闭命令。如果有报错，忽略不管。
完成上面命令后 ，鼠标右击>特性命令。弹出下面对话框。
今天为大家讲导入DXF文件，并转换为板框，到这里结束。原创由小北PCB设计发部，更多pads内容可以浏览http://www.pcballegro.com/PADS/
