pads利用脚本快速导出坐标文件
在PCB行业呆久了，我们会发现很多小工具可以加快我们的PCB设计，下面小北教大家如何可以迅速的导出PCB坐标。小北保存在百度网盘，提供大家下载。关注微信公众号“PCB设计”回复：pads脚本文件 。电话：18190845168

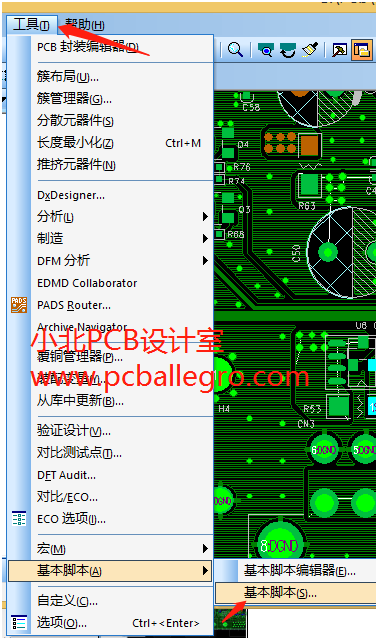

第一、执行工具>基本脚本

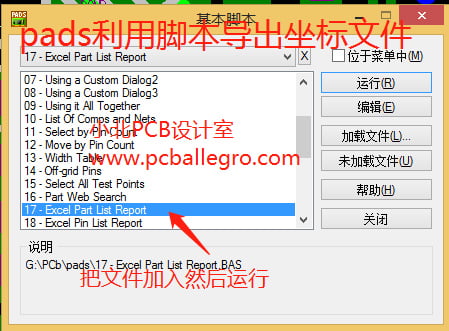

第二、把下载文件加载进去，然后运行，稍等一下电脑自动启动Excel文件，这就是我们需要的坐标文件，注意：文件夹不能用中文名，并且电脑要有微软的办公软件才行，不然无法利用这一点。
如果在运行导出坐标文件时报：Activex Automation server cannot create object。那我们在电脑中运行: Regsvr32 scrrun.dll 即可。再回到PADS中重新导出。如果您没有安装微软的办工软件，那我们只好手动输出坐标文件。如下所示：

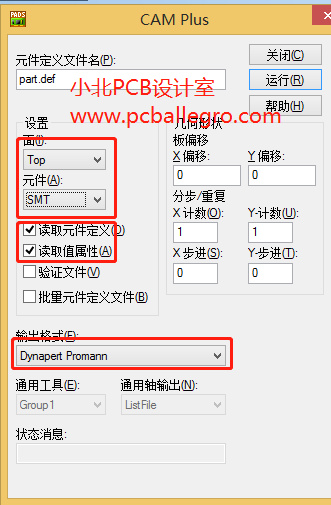

执行文件>CAM Plus进入，如下图所标，根据下图设置参数。运行完成后，到相应的文件夹中，用记事本打开。
今天的课题pads利用脚本快速导出坐标文件，希望对大家有所帮助。。
原创由小北PCb设计室发部，更多pads设计技巧，http://www.pcballegro.com/PADS/
