PADS layout导出gerber文件

今天很荣信为大家讲解PADS导出gerber生产文件，gerber文件是用于PCB生产与制做，对于新人来说，第一次出文件很怕出错，我们小北PCB设计，为大家给出了一个gerber程序，要用的时候，修改叠层，更新数居就可以出文件了。

生产文件8+N，N表是层数，详细步骤如下：

第一、出导Gerber我们要对PCB设计原点。我们一般设板边的左下角-1000，-1000处，这个不是个定数，您可以离得更远，单位为mil。原点快捷命令SO。

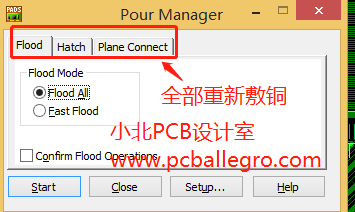

第二、重新敷铜。使用快捷键Alt+T+P打开敷铜理器话框。

第三、检查DRC。使用Alt+T+V打开验证设计框口，根据设计要求进行检查。

第四、出gerber的每一层，我这不说了。这里我共享一个六层板gerber文件程序，每次需要生产文件，只需要把程序包导入即可，更新每层的数据，然后直接运行。
链接：https://pan.baidu.com/s/1_-iqpEAkLg7G3s9VHk_pVA
提取码：5pow。

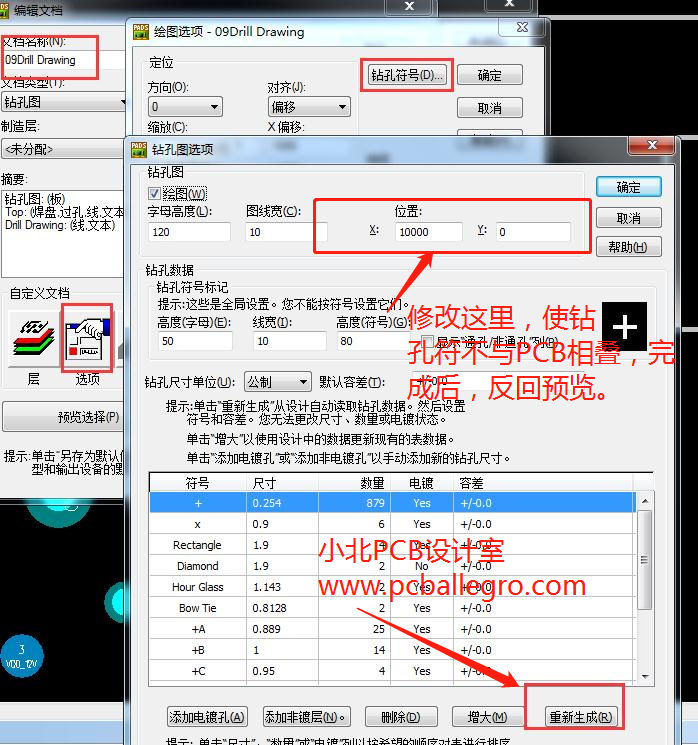

每次导入时，我们要一定要更新drll Drawing的钻孔符数据。

每次导入时，我们最好是重新生成一下每一层，有些人说，一重新生新没有。不怕万一，只怕一万。不要怕麻烦。原创由小北PCB设计室发布，

PADS layout资料，我们后面继续更新。

---
