pads 铜箔编辑

PADS by Allegro, pads,PCB线路板设计,小北PCB设计室
pads 铜箔编辑,下出由小北pcb设计室来讲解下pads 铜箔编辑技巧。
在编辑铜片前我们首先闭DRC
(DRP :防止安全间距 DRW:警告安全间距 DRI:忽略DRC  DRO:关闭DRC)

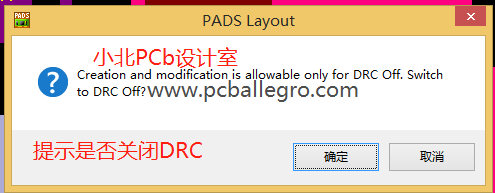

如果没有关闭DRC,在编辑铜片时,会弹出一个对话框,提示要关闭DRC,按确定
软件自动关闭DRC

 pads 铜箔编辑
第一步:在PADS里画同箔
画铜前我们一定要设置好格点。我们一般用5mil的格点(快捷键设置格点命令g 5,设置显示格点命令gd 5)
pads 铜箔编辑

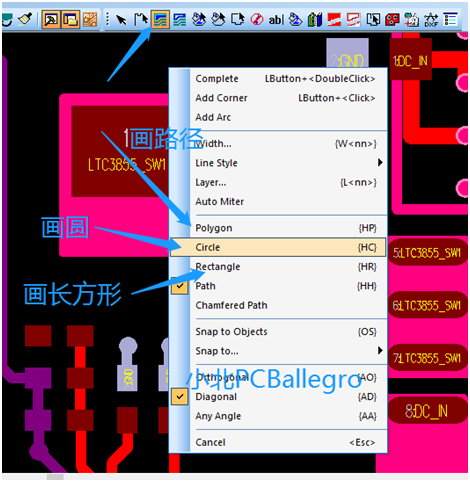

下面我们以画长方形铜箔为例:

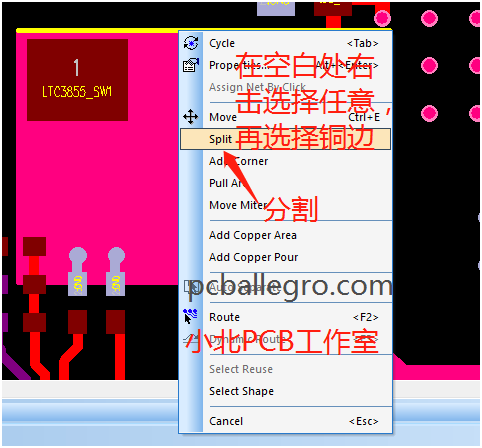

第二步:pads 铜片编辑,按ESC键,退出命令,在空白处右击,选择任意,再去
选择需要编辑的铜片》分割。
pads 铜箔编辑

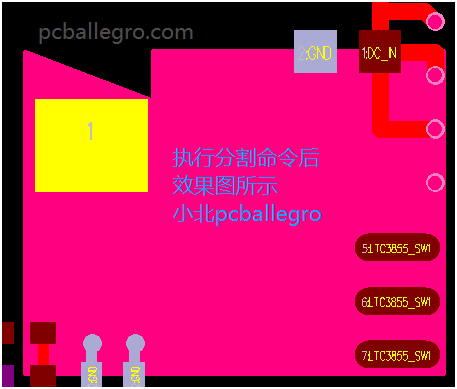

执行命令后,得出下面效果

pads 铜箔编辑

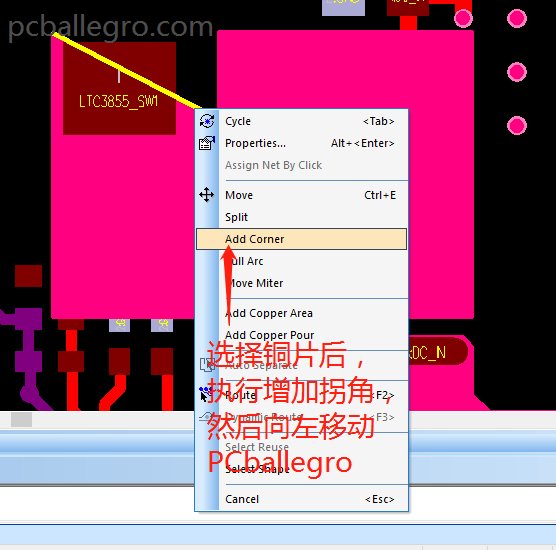

然后,我们再次执行拐角命令。

pads 铜箔编辑

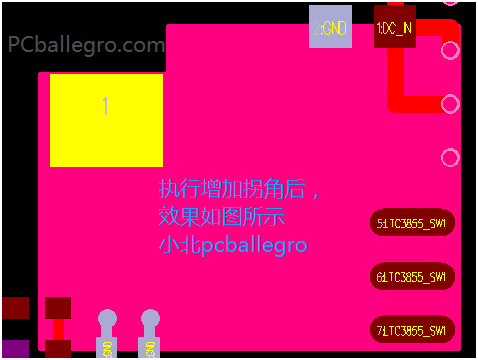

执行上面命令后,效果如下图所示

pads 铜箔编辑


完成上面操作后,我们们铜片导角。

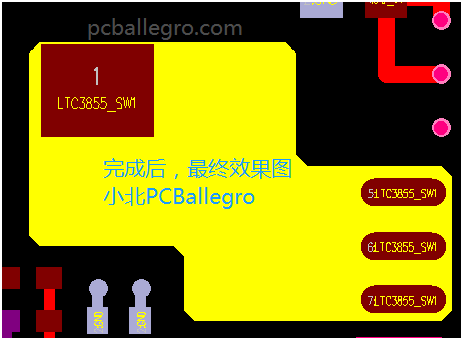

弹出一个对话框,我们一般填10,最终PADS铜箔编辑完成图如下.

pads 铜箔编辑



原创文章,转载请注明: 转载自 pcb小北设计 http://www.pcballegro.com/

更多pads知识 详询http://www.pcballegro.com/PADS.html
