pads等长走线设置详细步骤

PADS by Allegro,pads,PCB电路板设计价格,小北PCB设计室
在高速PCB设计时,很多PCB板,硬件工程师都会叫我做等长,每个刚入行的新人来说,感觉很高大尚。其实你不要这样,只要您多练习几次,你也会感觉也就是那么回事,今天小北PCB为大家详细介绍等pads等长走线设置的步骤,希望对大家有所帮助。
第一、建立类,PCB中有很多信号线,我们每一类信号线设成一类.

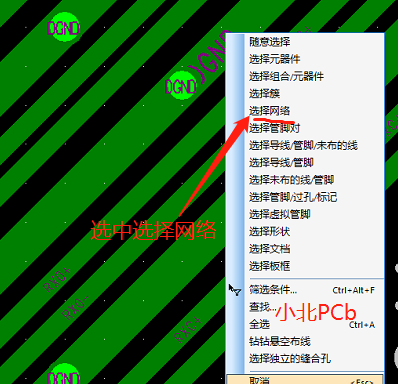

      1.在layout里,右击选择网络。
 选择网络

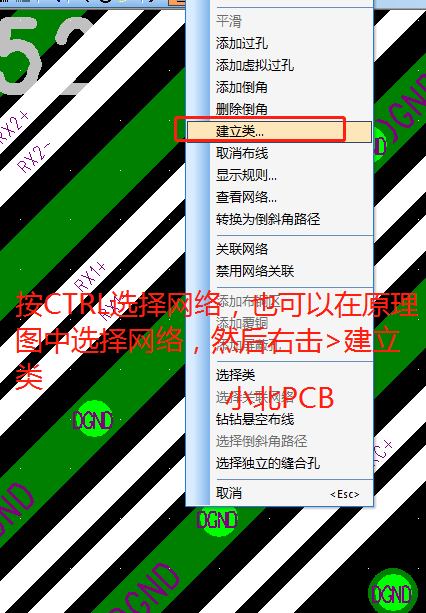

2.选中网络,选择同一类信号线,再右击,建立类
 建立类
第二、建立好类后,我们回到router中,点击左边的类,回到PCB右击,建立匹配网络,我们也可以建立管脚对等长。
 建立等长

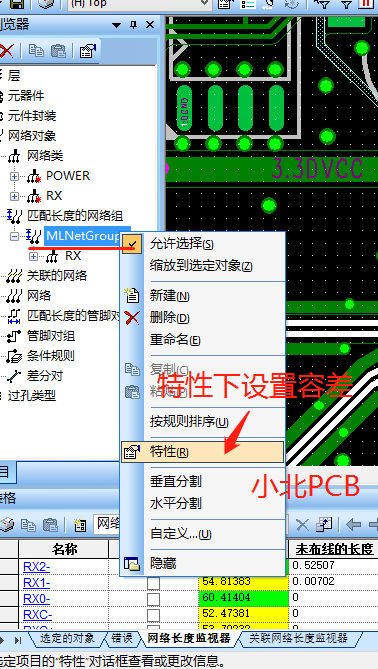

2.设置容差。我们可以看到下方的电子表格。电子表格中可以看到等长走线的误差。如果您查到,可以在router的菜单栏下的查看》电子表格

 设置等长容差

今天的pads等长走线设置步骤就到这里,希望对大家有所帮助。更多PADS内容可以浏览:http://www.pcballegro.com/PADS
