电源设计是整个集成电路板的核心。那电阻，电容，电感如何选择呢？

电源设计是整个集成电路板的核心。那电阻，电容，电感如何选择呢？下面我们以MP1482电源芯片为例！

它是一款单片同步降压调节器。该器件集成了两个130mΩ MOSFETs，在4.75V至18V的宽输入电压范围内可提供2A的连续负载电流。其电流控制模式提供了快速瞬态响应和逐周期电流限制。可调软启动功能可防止启动时产生的浪涌电流，在关断模式下，电源电流降至1µA。

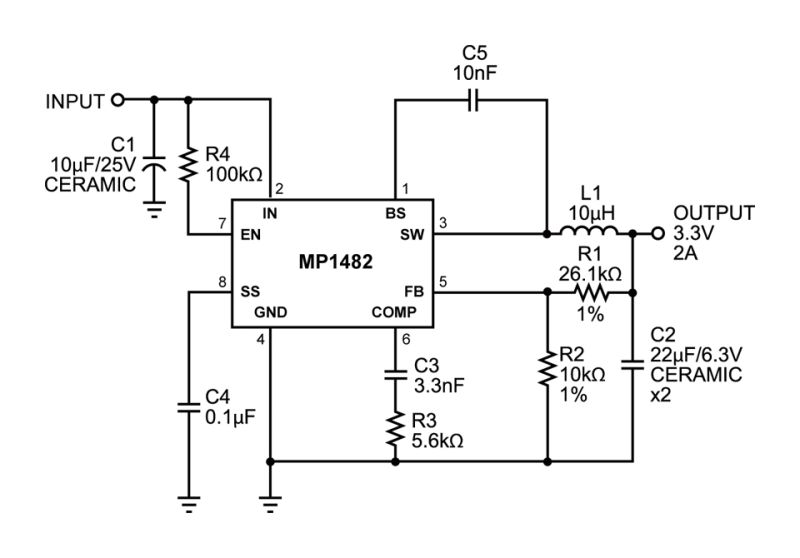

上面是MP1482电源芯片的经电路图，

1、BS 高边栅极驱动升压输入。BS为高压侧N沟道MOSFET开关提供驱动。从SW到BS连接一个0.01μF或更大的电容，为高压侧开关供电。
2、 IN 电源输入。为IC以及降压转换器提供电源。用一个4.75V到18V的电源驱动IN。
3、 SW 电源开关输出。
4、 GND 地。
5、 FB 反馈输入。把输出电压反馈到FB引脚以调节该电压。用一个来自输出电压的电阻分压器驱动FB。反馈电压阈值为0.923V。
6、 COMP 补偿节点。COMP用于补偿调节控制回路。从COMP到GND连接一个串联RC网络来补偿调节控制回路。控制回路。在某些情况下，需要从COMP到GND的一个额外的电容。
7 、EN 启用输入。EN是一个数字输入，用于打开或关闭稳压器。驱动EN高电平以开启调节器，驱动低电平则关闭调节器。用100k电阻拉高以实现自动启动
8 SS 软启动控制输入。SS控制软启动周期，从SS到GND连接一个电容来设置软启动周期。用一个0.1uF的电容将软启动周期设置为15ms。

电感选择：

△L按照出输电流的30%计算

电感饱和电流为峰值电流的1.25-1.5倍。

电容选择：

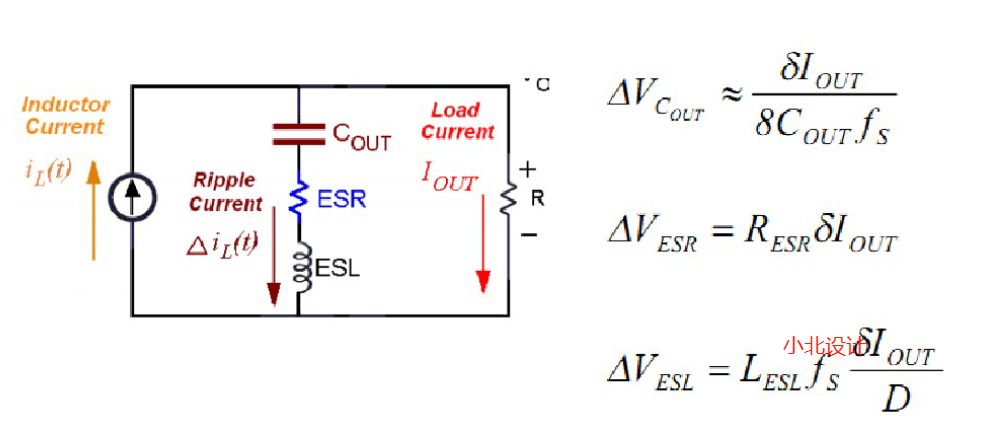

输出电容引起的纹波为：

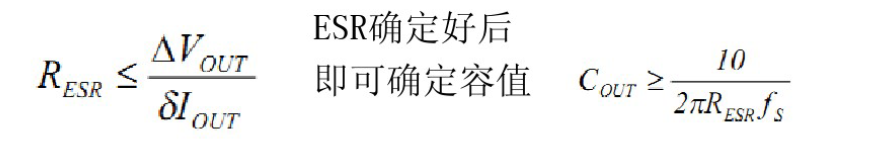

A、电解电容，容值很大，纹波主要由ESR引起的减小纹波就要减小ESR

B、贴片电容、ESR小，纹波主由电容Cout引起

耐压：而压选择工作电压的1.5倍以上。

如何降低电源纹波。

1、加大电感和输出电容

2、选择低ESR的输出电容

补偿电路参数
R3与带宽成正比，带宽选择小于开关频率十分之一。带宽太 大系统不稳定，带宽太小动态响应差；
C3与R3共同决定系统的相位裕量； C6可以消除电容高ESR带来的影响

自举电容
为开启上管Nmos所需的5V电压提供驱动电源，取值10nF-luF。 串联50ohm以内电阻可减缓上升沿，优化EMI
A0Z3010上管为PMOS,无需自举电容
