OrCAD原理图如何统计pin的总数呢？

今天小北和大家一起分享OrCAD原理图如何统计pin的总数。详细操作如下：

第一、我们打开orcad软件，执行：File>New》Design打开原理图文件,如下图所示：

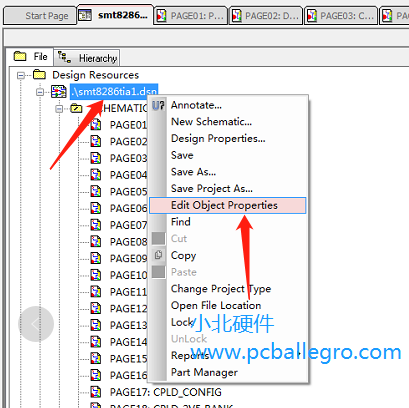

第二、打开工程目录下，然后选择工程文件然后右键选择Edit Objecet Properties。如下图所示：

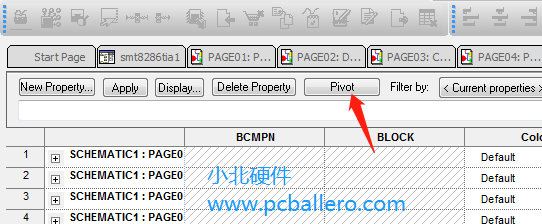

第三：执行上面命令后，弹出一个新的对话框。如果页面横向排列显示，执行Pivot命令。如下图所示：

 第四：如果页面是纵向显示，就不要执行第三步。然后在页面下选择Pins，如下图所示

然后我们鼠标往下拉，拉到最后，就是原理图中的总PIN数。今天小北和大家一起分享OrCAD原理图如何统计pin的总数就到这里结束了。谢谢
