orcad drc检查

我是小北，今天和大家聊的话题是orcad drc检查。大家可能都知道，我们做完原理图认真检查后，我们认软件自己做一个DRC检查。设置根据如下步骤操作：下面小北和大家一起学习这一个步骤吧！选自orcad教程。

第一、打开软件，选中整个dns文件，也就是工程文件。

第二、执行Tools》Design Rules Check,如下图所示：

第三、执行上面步骤后，弹出下面对话框，下面我们根据实际的要求，进行设置吧！下面是小北给大家翻译的DRC检查窗口小教程。提供给大家做为参考。

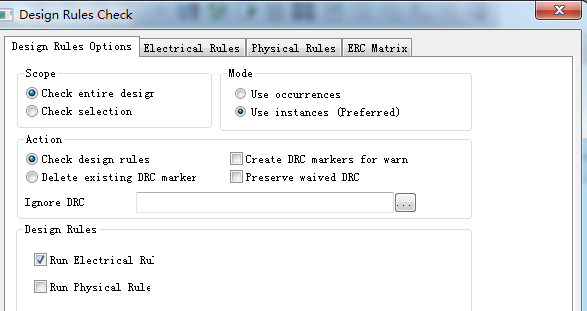

一、Design Rules Options选项中：

1：Scope：范围，是检查整个设计，还是只检查选中的部分；一般情况下，我们会选择Check entire desigr

2：Mode：模式，默认就可以了(Use instance(preferred))；

3：Action：操作，Check design rules:要不要检查整个设计；create Drc markers For warn:警告做出DRC标记；Delete existing DRC maker:删除存在的DRC标记；

4：Design Rules：设计规则，Run Electrical ru..运行电气规则；run plysical rule.运行物理规则

二、Electrriacl Rulesa选项中：

1：check single node nets——检查单节点网络；

2：check unconnected bus net——检查未连接的总线网络；

3:check no driving source and Pin type connect——检查驱动接收等Pin Type的特性，这些在高速仿真时用到；

4:check unconnected pins——检查未连接的管脚；

5:check duplicate net names——检查重复的网络名称；

6:check SDT compatibility——检查SDT兼容性；

7:check off-page connector connect——检查跨页连接的正确性；

 8:check hierarchical port connect——检查层次图的连接性；

Reports选项中：

1：all net names——导出所有网络的名称；

2：Report misleading tap connection——报告导出错误分接连接问题：

3：Report off_grid object——报告导出网格对象；

4：Report hierarchical ports and off-page connection：报告导出分层端口和分页图纸间接口的连接

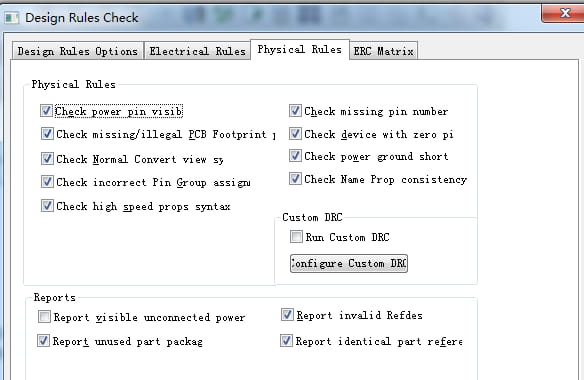

三、Rhysical Rules选项中：

1：heck power pin visible——检查电源引脚可视性；

2：check missing pin number——检查是否有丢失的Pin numbers；

 3：check missing/illegal PCB footprint property——检查缺失或者不符合规则的PCB封装库定义。没有此项规则导入原理图导入PCB时可能会出现许多问题；

4：Check Normal Convert view sync ——检查不同视图下的Pin numbers的一致性；

6：Check power ground short——检查电源、地短接；

7：Check incorrect Pin_Group assignment——检查Pin_Group属性的正确性；

8：Check Name Prop consisrency——检查名称属性的一致性；（猜的，Prop=Property）

9:Check high speed props syntax——检查高速props语法有无错误；

10:Custom DRC——自定义的DRC；

 Reports选项中：

1：Report visible unconnected power pin——导出可见的未连接电源引脚；

2：Report invalid Refdes——导出无效的参考编号；

3：Report unused part package——导出未使用的部分封装；

4：Report indentical part reference——导出相同元件的编号；

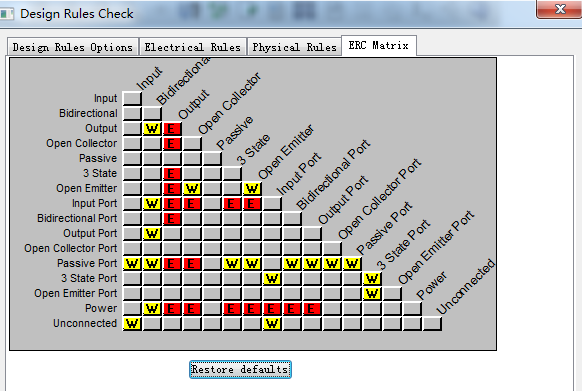

四、ERC Matrix选项中：

不同属性的管脚相连是不报错，报警告还是报错误的矩阵设置。

Input：输入引脚；

Bidirectional：双向引脚；

Ouput：输出引脚；

Open Collector：集电极开路引脚；

Passive：无源引脚；

3 State：三态引脚；

Open Emitter：射极开路引脚；

Input Port：输入端口；

Bidirectional Port：双向端口；

Ouput Port：输出端口；

Open Collector Port：集电极开路端口；

Passive Port：无源端口；

3 State Port：三态端口；

Open Emitter Port：射极开路端口；

 Power：电源引脚；

Unconnected：未连接；

上面的orcd检查设置教程小北就和大家分享到这里。更多的内容可以关注小北设计。
