OrCAD元件库中如何给pin名字加上横线以及如何删除元件标号的下划

大家好，小北今天和大家一起来学习cadence orcad原理图设计技巧，我们今天的目的有二个，分别是：1、元件库中的器件PIN脚加上横线。2、删除元件标号出现的下划线。下面我们来一一讲解。

第一、在pin名字加上横线。我们双击PIN脚，弹出下面对话框。然后在每个字母后面添加上一个反斜杠即可。如下图所示：

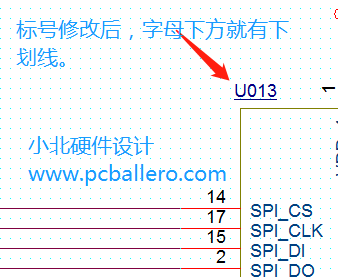

第二、删除元件标号出现的下划线。我们在修改元件标号后，在元件标号下面会出现了下划线，用于提示用户更改过元件编号。（如下图所示）那我们如何删除呢？

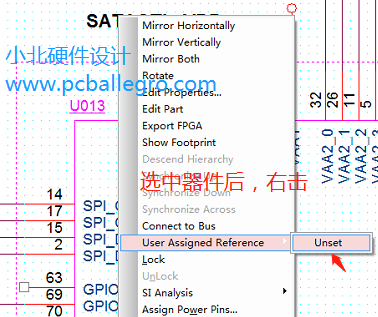

选中元件 ，右键选择User Assigned Reference 》Unset，（如下图所示）执行后命令后，然后左击任何空白地方，下划线就会被删除。

今天小北和大家学习OrCAD元件库中如何给pin名字加上横线以及如何删除元件标号的下划线就结束了。谢谢大家。

原创小北设计：http://www.pcballegro.com
