小北和大家一起学习orcad中的元器件自动重新排序，选择工程文件，执行Tools ->Annotate。（如下图所示）。

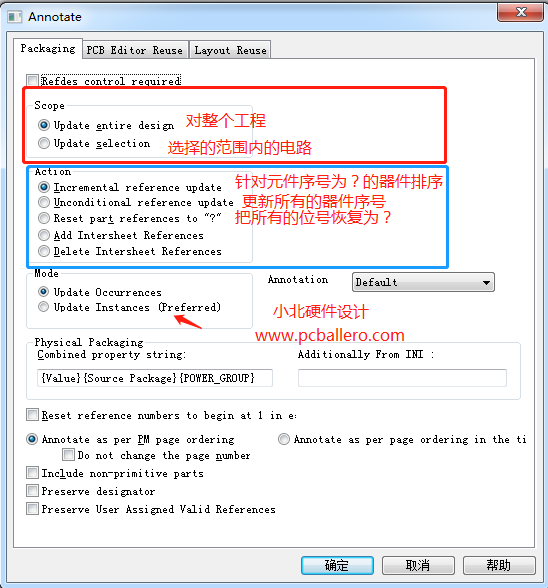

弹出下面对话框。大家可以一项一项的的去体验下。看下元器件自动编号的排序变化

下面小北对上图的文字进行大概的翻译一下。

Add intersheet reference： 在分页图纸间的端口的序号加上图纸编号；

Delete intersheet references：删除分页图纸间的端口的序号上；

Mode：编号模式选择项;

Update Instances(Preferrde)：所有的器件符号更新;

Combined property： 网络表中要包含的属性;

Reset reference numbers to begin at 1 in each page编号时每张图纸都从1开始；

 Do not change the page number：不要改变图纸排序；

今天我们的课题”Orcad中元器件自动排序”就讲到这里。
