在Orcad中放置电源和GND的方法并如何显示GND的名称属性。

orcad原理图设计 by Allegro,pads,PCB电路板设计价格,小北PCB设计室

Orcad中放置电源和GND的方法并如何显示GND的名称属性。

 我们是小北硬件设计,电源网及地网络线是电路中不可少的一部分,在Orcad中如何增加呢?下面就由小北和大家一起来学习吧!

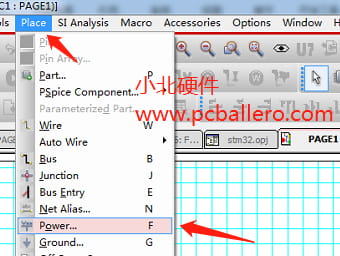

第一、我们执行place>power命令,

在Orcad中放置电源和GND的方法并如何显示GND的名称属性。

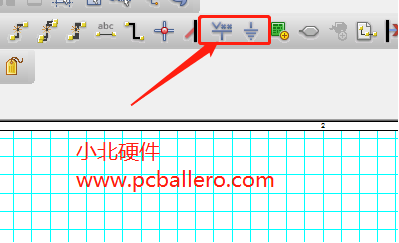

或直接点击菜单栏上的电源按钮。

在Orcad中放置电源和GND的方法并如何显示GND的名称属性。

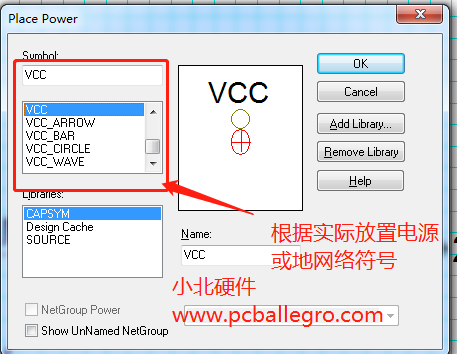

弹出下面对话框,根据实际要求放置电源名称或者GND符号。

 在Orcad中放置电源和GND的方法并如何显示GND的名称属性。在Orcad中放置电源和GND的方法并如何显示GND的名称属性。

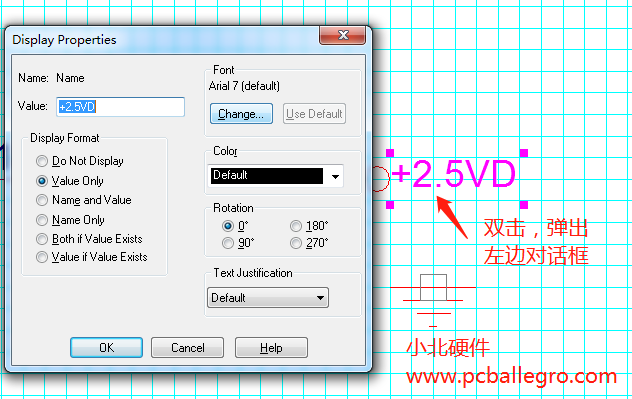

放置完成后,我们双击名称,对基网络进行修改。

在Orcad中放置电源和GND的方法并如何显示GND的名称属性。

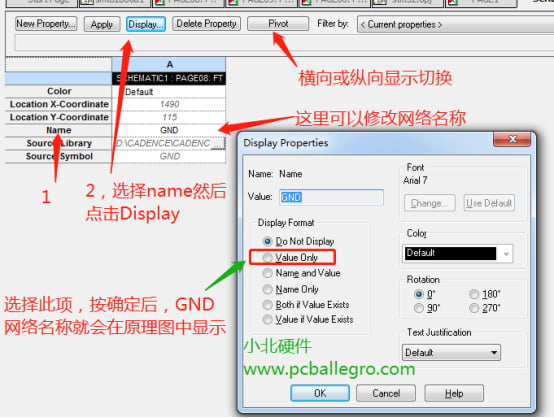

接下来显示GND地网络。双击网络名,弹出下面窗口。

在Orcad中放置电源和GND的方法并如何显示GND的名称属性。

原创文章,转载请注明: 转载来自小北硬件设计 http://www.pcballegro.com/

更多的内容请关注小北硬件设计http://www.pcballegro.com/pcbzs/orcad/158.html
