OrCAD中怎么画45度线及添加网络的标号

我是小北硬件设计，很高兴的和大家一起来学习orcad，接下来我们一起学习画45度线，及添加网络标号。

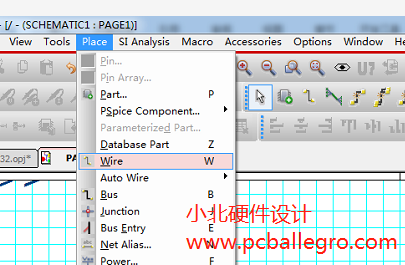

第一、增加45度线。按快捷键W或执行Place>Wire。

然后接着shift键，左击开始画可以任意角度画线。

第二、增加网络标号。Orcad有三个不同的增加网络名方法，下面我们就说常用的二种。

1. 画好线后，我们按快捷键N或执行Place>Net Alias..弹出下面对话框。然后填写网络名（这个只适合同一页的网络链接）如下图所示。

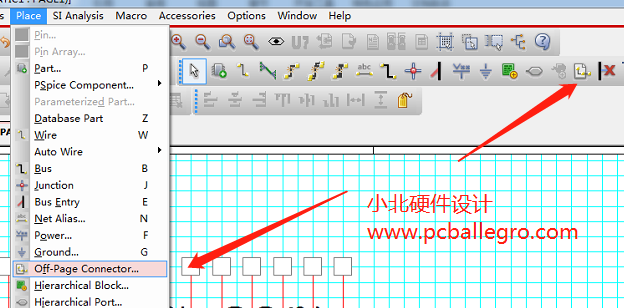

2. 不同页的连接。我们执行Place>Off-Page Connector..

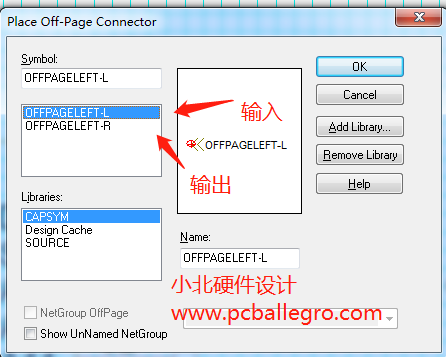

弹出下面对框。选择输入或输出，这里只是一个标记符号，最好是按严格的输入或输出网络放置，以便于阅读。点击OK后，放置到导线上

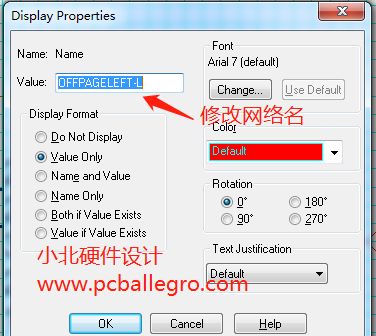

然后双击名称，弹出下面对放框，然后对网络名进行修改。

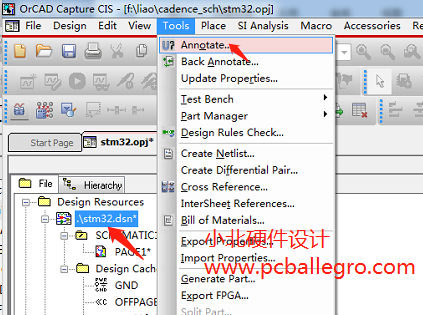

把网络名增添后，然后执行tools>Annotate...命令。

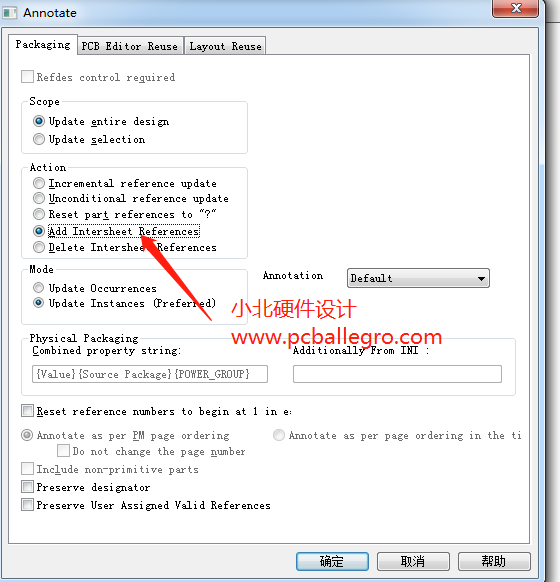

弹出下面对话框，选择add intersheet references。

然后按确定，再弹出下面对话框，选择Offset Relative to Port Name及适当的设计偏移量。确定后就完成了网络名的增加了。

今天的话题OrCAD里怎么画45度线及添加网络的标号就到这里结束了，原创来自由小北硬件设计，欢迎大家的到来。
