Orcad如何设计栅格及背景颜色的设计

这里是小北硬件设计，下面我们一起来学习Orcad如何设计栅格及背景颜色的设计一般情况下，我们一般都会按默认设置。接下来和小北来学习吧！

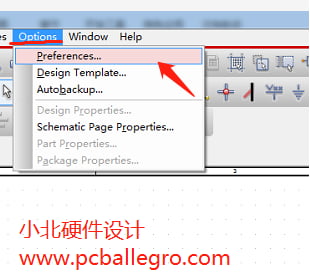

第一，设置背景颜色,及网络名颜色。设置Preference，选择Option/Preference，打开设计面板。如下图所示：

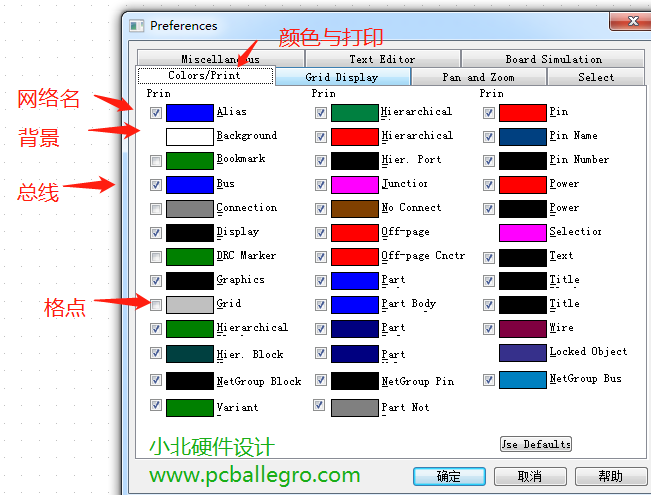

第二，选择颜色与打印选项：进行设计网络名及背景颜色，双击打开选择颜色。

第三：设置栅格，我们选择Grid Display选项，窗口显示为格点还是网络以及栅格间距。

Grid spacing设置为2，是把原格的格点间距一分为二。为3，把原格点间距一分为三。

当我们遇到pin脚没有放在格上，有些偏移的话，可以尝试下快捷键CTrl+T后，再进行移动。

 小北和大家一起学习Orcad如何设计栅格及背景颜色的设计就结束了。
