protuer中利用Lm358运算放大器的电压比较器电路图,点亮LED

PCB设计知识 by AD,Allegro,pads,PCB电路板设计,电子元器件,芯片资料分享—小北设计

首选我们来了解下这LM358是双运算放大器,它包括有两个独立的、高增益、内部频率补偿的运算放大器,适合于电源电压范围很宽的单电源使用,也适用于双电源工作模式,在推荐的工作条件下,电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。

我们来了解lm358各引脚的功能。它有塑封8引线双列直插式和贴片式。

LM358引脚功能:1脚是输出端,2脚是反相输入端,3脚是同相输入端;4脚是负电源(双电源工作时)或地(单电源工作时);5脚是同相输入端;6脚是反相输入端;7脚是输出端;脚是正电源;123脚是一个运放通道,567脚为另一运放通道。

lm358工作原理

工作原理:8脚主供电输入,2脚电压与3脚电压比较,6脚电压与5脚电压比较,分别对应两个独立的输出:10UT20UI

1IN+大于1IN-2IN+大于2IN-时,10UT20UI输出高电平

1IN+小于1IN-2IN+小于2IN-时,10UT20UT输出低电平

下面和小北来了解下放大器的虚短和虚断。

虚短和虚断概念的应用前提是运算放大器工作在线性区,这个前提就决定了放大器的输入端电压差只能是一个很小的数值,也是人为设定的。虚短用来得到电压相等;虚断用来得到电流为0。两者是从放大器输入端的宏观效果来看的,虚短是因为输入端的两端电压差很小,虚断是因为流入放大器的电流很小,因为两者不代表电路的实际情况,因此两者并不矛盾。

理想情况下:

虚短分析电压时用

U+=U-

虚断分析电流时用:

I+I-等于零

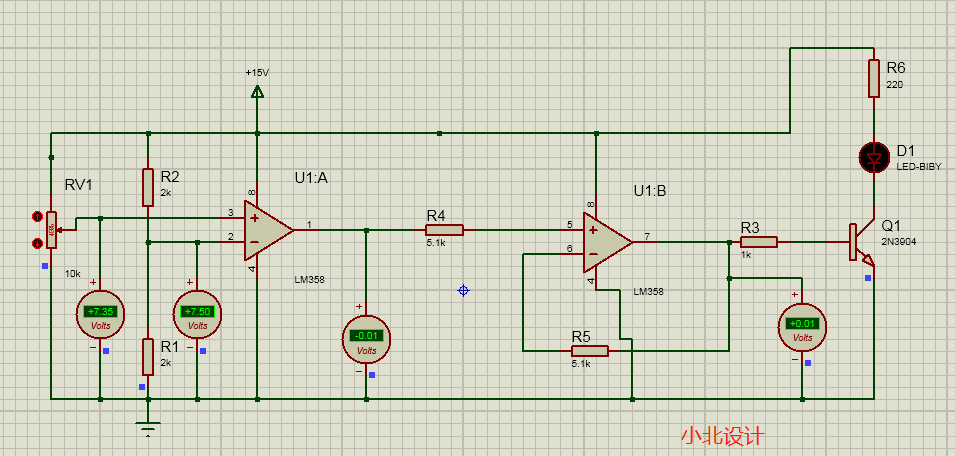

下面是protuer中Lm358电路图:

protuer中利用Lm358运算放大器的电压比较器电路图,点亮LED

LM358 RV1是调整电阻,当3脚的电压小于2脚电压时,D1(LED)灯是灭的。当3脚的电压大于2脚电压时,D1(LED)灯是亮的。

R6LED1的限流电阻。

电路图分享链接:

链接:https://pan.baidu.com/s/1EBF__rm0AsUuuGGjzqEW6A

提取码:ulin
