软件件的转换过程中,我们多多少少会丢失东西,所以我们在转换后,要仔细检查后才能用,下面小北为大家详细的介绍Allegro ,Altium Designer之间的相互转换。

第一,Altium Designer转换成Allegro文件。

转换过程有很多种,目前流行的有二种转换过程,一种是利用PADS做为中间工具来转换,

另外一种是直接利用把Allegro自身的工具。这两种各有优势。今天小北给大家讲的是第二种的方式。

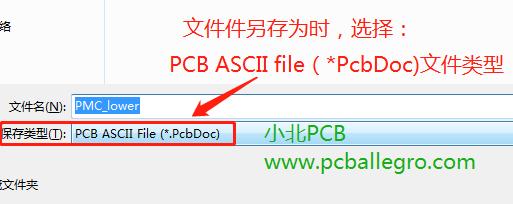

首先:把Altium Designer另存为PCB ASCII file*PcbDoc)文件类型。

  Allegro,Altium Designer之间的相互转换

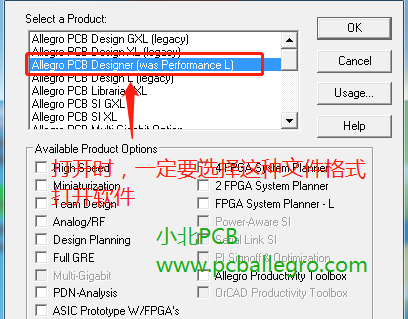

再次:我们打开Allegro软件,一定要选择(was Performance)打开软件。

Allegro,Altium Designer之间的相互转换

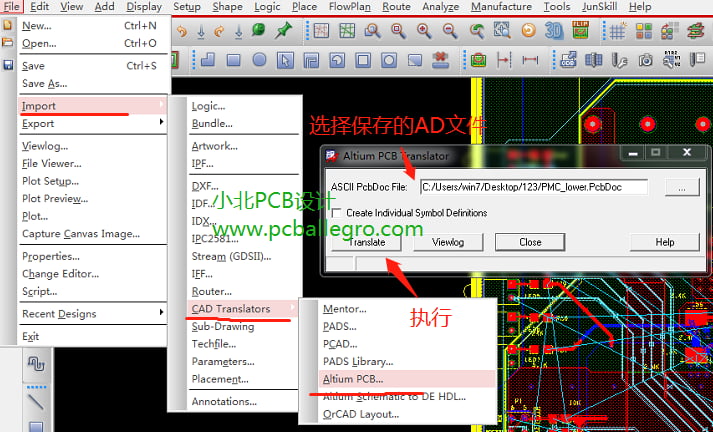

再次:利用Allegro 软件的导入功能。详细如下图所示:完成后Altium Designer导入Allegro文件完成。每次转换新的AD文件时,一定要重新建立Allegro空白文件。

选择Altium Designer文件

第二:Allegro转换成Altium Designer文件。

首先:执行File >Import Wizard命令后,弹出对话框,按Next

Allegro,Altium Designer之间的相互转换

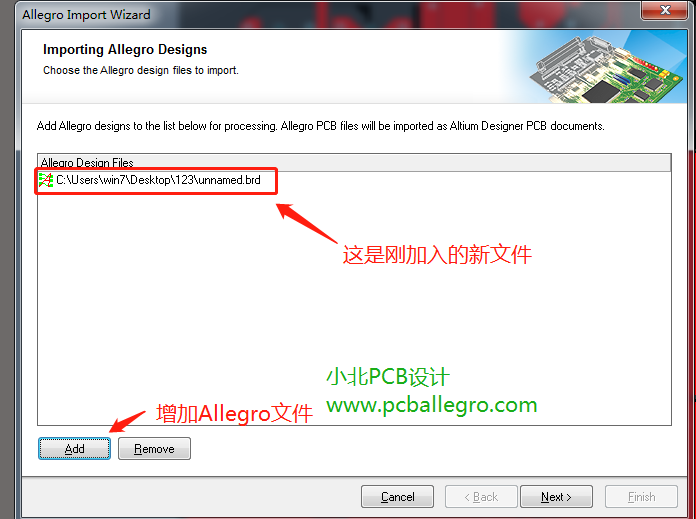

再次:把Allegro文件加进去,然后一直按Next ,直到转换完成。

选择Allegro文件

今天的课题”Allegro,Altium Designer之间的相互转换“就到这里结束了,更多精彩内容,请关注小北PCB
