在计算阻抗前,我们先要了解清楚几个参数,叠层参数,及板厂的板材,介电常数,绿油,PP片厚度等参数。如果方便的话可以直接给PCB计算或许核对。

Si9000模型教程。链接:https://pan.baidu.com/s/1dB970czwxULsnWA4ERFpLA

提取码:toiv

第一, 了解用的PP有:106=0.05MM=1.96mil1080=0.07MM=2.75mil

2116=0.12MM=4.72mil7628=0.19MM=7.4mil

二、常用FR4芯板厚度有:2.4MIL4mil6mil6.5mil5.12mil9.1mil10mil10.43mil13miil14.37mil等等厚度。

同的PP或组合,的介质常数是不同的,常见的有4.24.5

同的FR4质也是不同的,常见的有4.24.44.5,这些差数能通过板厂得知。

三、熟悉SI9000

 SI9000阻抗计算教程

H1----外层到次外层之间的介质厚度。

Er1----介质层介电常数。这里是PP的介电常数。

W1----阻抗线下线宽。成品线宽,也就是我们的画图设计走线宽度。

W2----阻抗线上线宽。走线顶端宽度,表示侧蚀的意思,外层成品1oz的铜厚一般按1mil的侧蚀量计算。

T1----阻抗线铜厚或成品铜厚=基板铜厚+电镀铜厚。

C1----基材阻焊厚度。走线间的基材上的阻焊厚度,注意走线间隙一般比较小,容易产生沟壑效果,这里的阻焊厚度稍微厚一点。

C2----线面阻焊厚度(后加工)

 CEr1----阻焊介电常数。

Zo----需要的阻抗值。

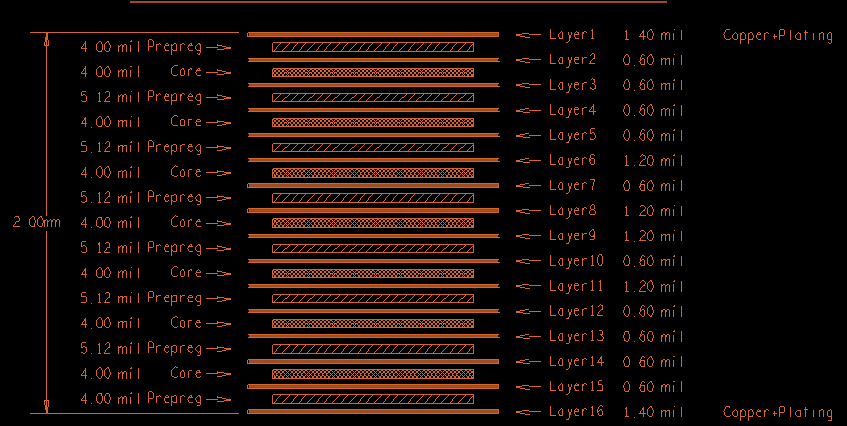

SI9000计算出12层板的层差分,及单端阻抗

SI9000阻抗计算教程

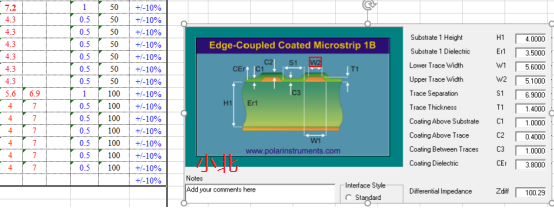

表层差分阻抗计算模型:

SI9000阻抗计算教程

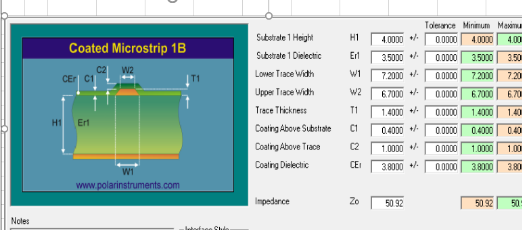

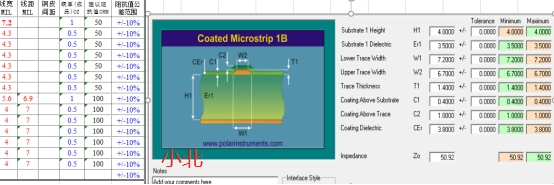

表层单端阻抗差分计算模型:

SI9000阻抗计算教程

更多的差分计算模型可以下Si9000模型教程。


链接:https://pan.baidu.com/s/1dB970czwxULsnWA4ERFpLA

提取码:toiv
