PCB走线理想传输的电阻应该为零，那它的阻值是多少呢？

PCB走线理想传输的电阻应该为零。实际传输线总是有一些小电阻。实际传输线的非零电阻会引起传播信号的信号衰减（损耗）和畸变。那如何估算传输线的电阻值呢？

参考《High-speed Digital Desig》这本书。

书中写到有8个经验法则，用于计算圆铜芯导线的电阻：

1、24号标准电缆（AWG24，美国线规24），直径为0.02in。室温下电阻为25Ω/1000ft(欧/英尺）

2、在室温下，AWG24双绞线电缆的总串联电阻为50Ω/1000ft（1000ft输出线和1000ft的返回线）。

3、RG-58/U 同轴电缆使用标准线芯为AWG20，室温下其电阻为10.8Ω/1000ft

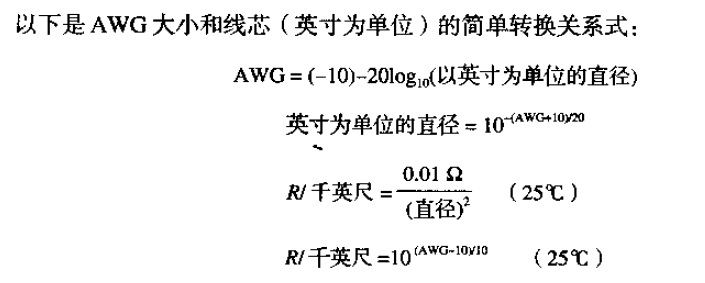

4、美国线规系统采用的是电缆芯直径的对数值。号值越大，电缆线芯直径越小

5、AWG号值每增加3个点，相应电缆的电阻增加一倍

6、AWG号值每增加3个点，电缆的横截面积减少一半

7、直径与面积的平方根成正比AWG号值每增加6点，线芯直径减少一半

8、温度每增加1℃，铜的电阻增加0.39%，温度范围超过70℃，变化将是31%。

印刷电路走线的电阻是覆铜的厚度和走线线宽的函数。走线覆铜厚度由电镀重量决定，电镀重量的典型值为1oz、2oz。每英寸电路走线的电阻值可以通过它的厚度和宽度来计算：

R=（0.65866*0.000001)/WT单位是in

R：走线的电阻阻值

W：走线的宽度

T：走线的厚度

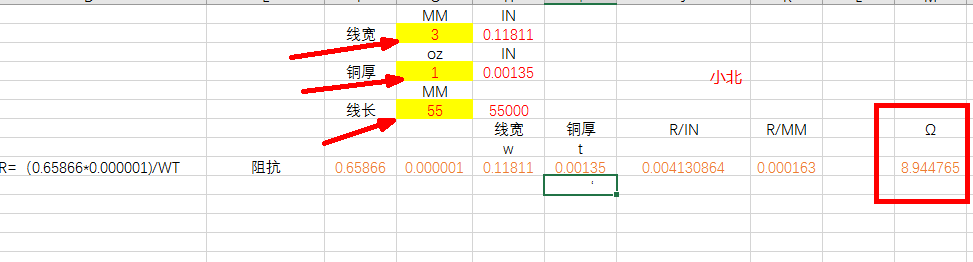

你也可以找小北的下载excel来快算计算，链接：https://pan.baidu.com/s/184gLHPopxT1o2M7_nas7aQ 提取码：pda0

网上提供的估算PCB表面铜的电阻值

当计算一般导体电阻值R时，可以使用以下公式。

ʅ：导体长度[mm]w：导体宽度[mm]t：导体厚度[μm]ρ：导体的电阻系数[μΩcm]

铜的电阻系数在25°C， ρ（@ 25°C）= ~1.72μΩcm

此外，如果知道每单位面积铜的电阻值Rp在不同温度下的变化(如下图资料所示)，可以使用以下公式估算整个铜的电阻值R。注意下图铜的尺寸是厚度（t）35μm，宽度（w）1mm，长度（ʅ）1mm。

Rp：每单位面积的电阻值ʅ ：铜的长度[mm]w ：铜的宽度[mm]t : 铜的厚度[μm]

如果铜的尺寸是宽度3mm, 厚度1oz=35μm和长度50mm, 该铜的电阻值R在25°C是

因此，当3A电流在25°C时流通PCB表面上铜时，电压降約24.5mV。 然而，温度上升至100℃时，电阻值增加29％，电压降变为31.6mV。
