CAM350进行IPC网表对盲埋孔的设置

在PCB完成后，小北利用CAM350进行IPC网表对，PCB设计时涉及盲埋孔。那我们在CAM350中如何设置呢？带着这个疑问我们一起来阅读下面吧！

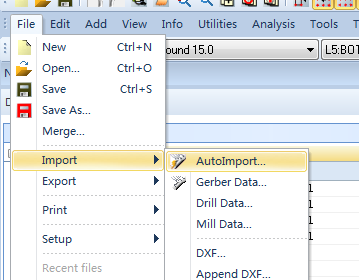

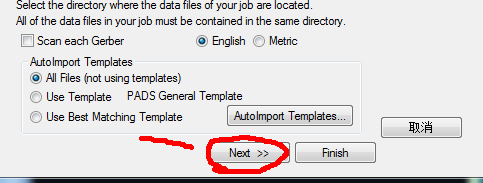

第二，选择下一步，

第三，选择过钻孔类型。过孔类型与PCB输出的Gerber文件一致。一般情况下，allegro文件设置精度为5：5，AD精度为为2：5。确定后，选择完成。

第四，设置层Tables >layers…

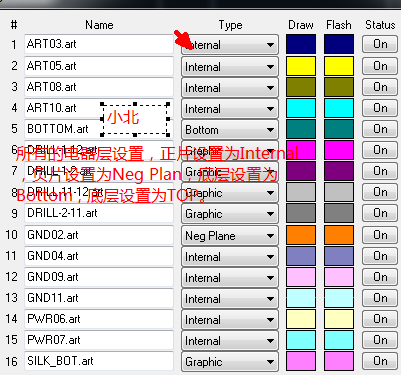

第五，设置层类型，所有的电器层都要设置，其它其可以不要打理。正片设置为Internal，负片设置为Neg Plan，底层设置为Bottom , 顶层设置为TOP。当没有负片时，可以全部选择正片。（这个设置需要根据PCB实际情况来）

第六，设置盲埋孔（如果没有盲埋孔可以忽略这一步）这个例题有1-2，2-11，11-12，以及通孔四种孔。设置如下：
1、

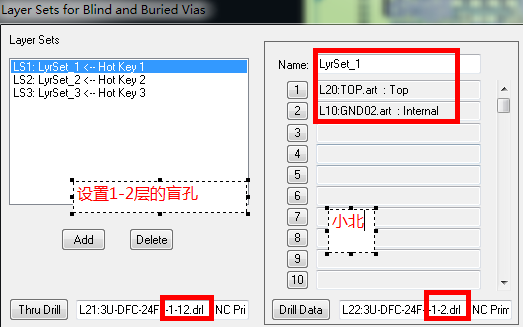

2、设置1-2层的盲孔：

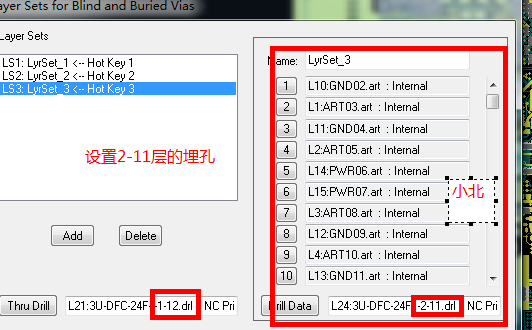

3、设置2-11层的埋孔：

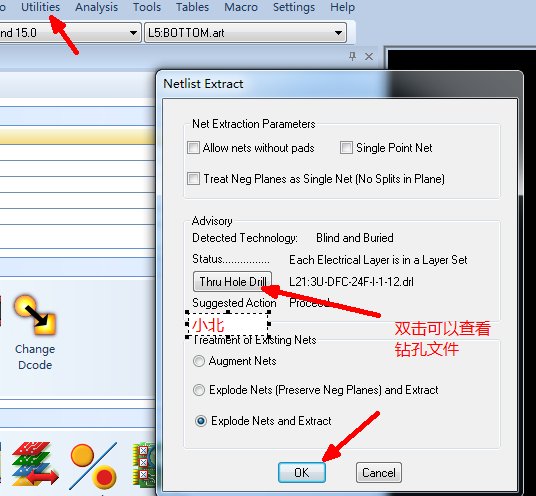

第七，设置完成盲埋孔后，然后跟着小北一起来提取gerber中的网表。执行：Utilities》Netlist Extract.,这里确定钻孔文件后，直接按OK就可以了。如果第五步设置层类型错误，这里会出现报错
。

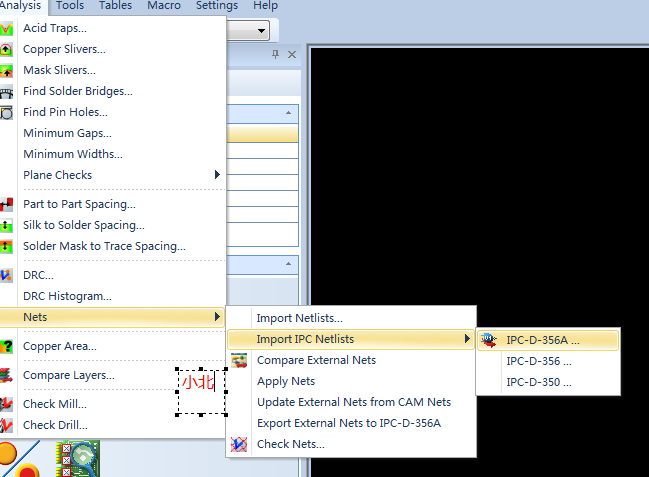

第八、导入IPC网表。Analysis>nets>import IPC Netlists>ipc-d-365a

第九、和小北一起来对比网表，这是我们最重要的一步，Analysis>net >compare Extemal  Nets，执行命令后，我们可以看到对比的结果，如果没有误差，那么PCB设计没有问题，可以输出给加工厂了。
