万年历pcb设计—STC89C52单片机二层电路设计教程

PCB设计知识 by 小北设计

大家好,我是小北,今天给大家一起学习万年历PCB设计,它是一个二层板。这里小北只和大家简单的介绍下,因为时间有限,大家可以下载对应的pcb文件进行练习。链接:https://pan.baidu.com/s/18LSgwtVy13ndL1la2z5oyA
提取码:s32m 下面是我们今天把下面原理图转换成PCB的原理图:

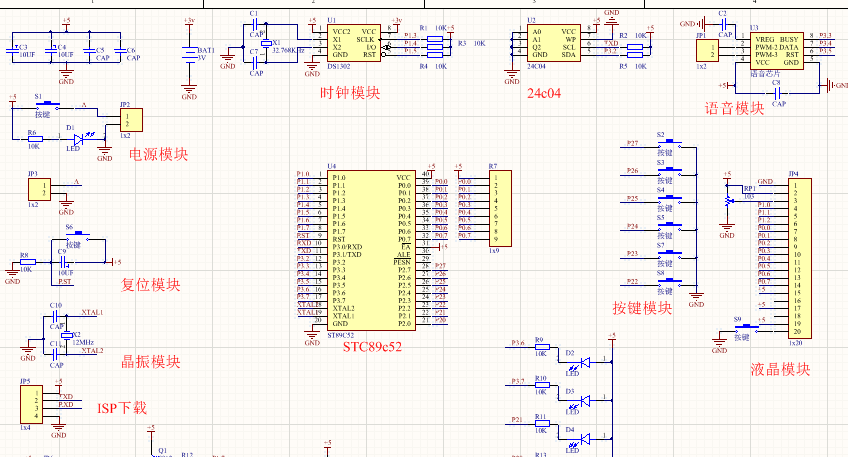

STC89C52单片机控制液晶屏显示原理图

这个电路图的核心是通过STC89C52控制液晶屏来显示。这个原理图相当是一个简易的STC89C52的开发板,它还包含蜂鸣器,温度,LED,按键的各个模块,我们把原理图画好了,如何去设计一个好的PCB图呢?

万年历pcb设计—STC89C52单片机二层电路设计教程

第一步:新建一个工程文件,工程文件必须包含一个原理图文件及PCB文件

第二步:检查原理图没有问题后,我们导网表PCB中

第三步:设置板框。及PCB规则。

第四步:拉完线后,进行丝印调整,,丝印的方向要一致。

第五步:进行DRC检查,直到无可修改为止。

第六步:出GERBER文件,发给板厂制作。

我是小北,更多的内容尽在http://www.pcballegro.com
