HDMI接口电路及PCB设计细节
HDMI接口是高清晰度多媒体的数字化视频、音频接口技术，它分为HDMI A Type、HDMI B Type、
HDMI C Type、HDMI D Type;除HDMI B 有29个脚外，其它类型都是只有19个脚，今天小北和大家一起来学习HDMI C Type的电路设计：
下面和小北一起来看一起HDMI C Type管脚的定义吧：
|
1 |
TMDS Data2 Shield |
8 |
TMDS Data0+ |
15 |
SCL |
|
2 |
TMDS Data2+ |
9 |
TMDS Data0- |
16 |
SDA |
|
3 |
TMDS Data2- |
10 |
TMDS Clock Shield |
17 |
Reserved/NC |
|
4 |
TMDS Data1 Shield |
11 |
TMDS Clock+ |
18 |
+5V Power |
|
5 |
TMDS Data1+ |
12 |
TMDS Clock- |
19 |
Hot Plug Detect |
|
6 |
TMDS Data1- |
13 |
DDC/CEC Ground |
|
|
|
7 |
TMDS Data0 Shield |
14 |
CEC |
|
|

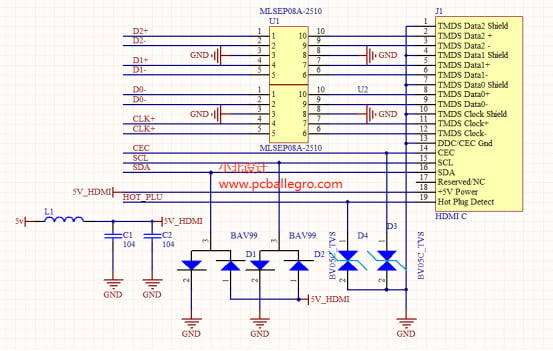

在设计HDMI接口电路时，我们用了TMDS通道的ESD保护电路，保护主芯片免受ESD破坏,AZ1045-04F IC为ESD保护器件，可提供±15KV（air）、±10KV（contact）的ESD防护。如果PCB的空间充足，可以在信号后端加上一个共模电感(WCM-2012HDMI-900T)，减少EMI。电路如下：
接下来和小北一起业学习下PCB Layout布线细节吧!
HDMI接口座子尽量与芯片之间最短，从而使衰减最小化。为了使差分信号正常传输，因为不同电气长度的走线会引起信号之间的相移，也会导致严重emi，理想情况下，四对差分走线走线长度应该相等，
四组差分走线对内误差最好做到 5mil 范围之内，对与对的差分误差最好控制在 10mil 范围之内。同时，对与对之间的间距要求做到 20mil，空间充足的情情下，差分对尽量包地处理。当差分长不同时，我们采用在走线终点不匹配的地方进行绕线。 差分对尽可能走TOP、BOTTOM。当差分需要当过孔时，我们尽可能在过孔的附近打下地孔。更多的设计内容尽在小北设计。转发时请注明下：来自小北设计 http://www.pcballegro.com/pcbzs/186.html
