max232与DB9连接的典型应用图及芯片引脚的介绍

PCB设计知识 by Allegro,pads,PCB电路板设计价格,小北PCB设计室

今天小北和大家一起来学习DB9与MAX232的连接。并介绍DB9引脚的功能。及pcb设计时注意的事项。

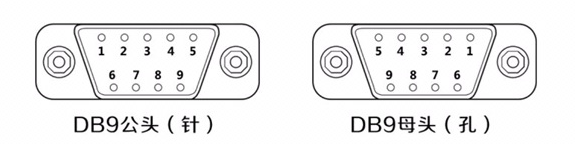

max232与DB9连接的典型应用图及芯片引脚的介绍

1 数据载波检测 DCD

2 接收数据 RXD

3 发送数据 TXD

4 数据终端准备 DTR

5 信号 GND

6 数据设备准备好 DSR

7 请求发送 RTS

8 清除发送 CTS

9 振铃指示 DELL

下在我们来看下max232芯片引脚定义如下:

max232与DB9连接的典型应用图及芯片引脚的介绍

下面是d9与max232的典型电路图接方式:

max232与DB9连接的典型应用图及芯片引脚的介绍

PCB设计过程中要注意些呢?

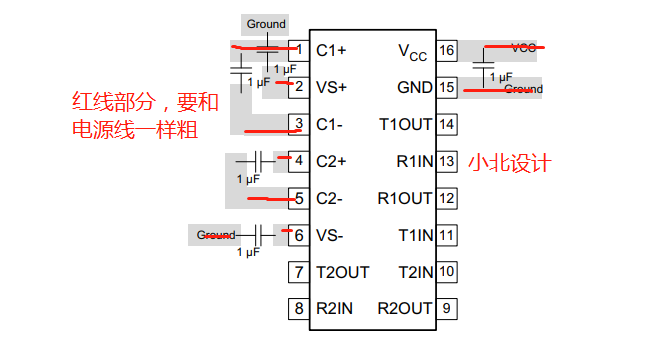

上图中,连接电容的二端的线要得与电源线一样粗。T1OUT与R1IN两根信号线要走线间距要拉大。T1N与R1OUT也是一样的。如下图所示:

max232与DB9连接的典型应用图及芯片引脚的介绍

更多的电路典型电路图基础,尽在小北。关注我们可以获得更多的硬件知识。
