Mentor xpedition 中建立原理图库Symbol,今天我们建立LM393芯片。

和小北一起来了解下芯片的引脚吧!

引出端序号

符号

功能

1

oUT A

输出A

2

INA-

反相输入A

3

INA+

同相输入A

4

GND

接地端

5

INB+

同相输入B

6

INB-

反相输入B

7

OUTB

输出B

8

Vcc

电源电压


打开XDM Library Tools 中心库,在Symbols右击New Partition。

Mentor xpedition 中建立原理图库Symbol

然后选择DC_DC文件,右击选择New Symbol.. 然后填写LM393


Mentor xpedition 中建立原理图库Symbol

然后弹出原理图库建立窗口。

第一、放置PIN脚,Symbol>Add Pin,选择PIN脚,然后按着Ctrl,鼠标拖动PIN脚。就可以复制PIN脚。

Mentor xpedition 中建立原理图库Symbol

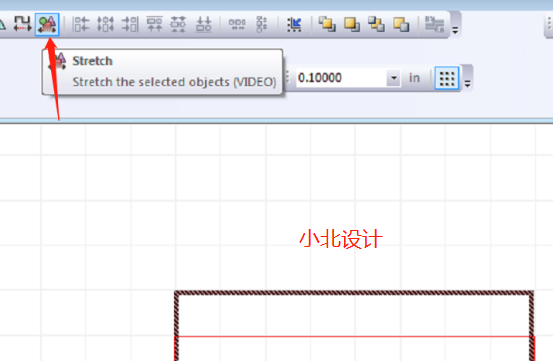

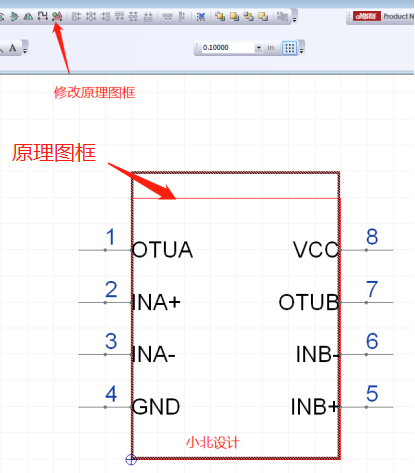

第二、修改原理图框。鼠标移动到外框上,右击移动鼠标拖动,然后选择Stretch命令。

Mentor xpedition 中建立原理图库Symbol

Mentor xpedition 原理图库Symbol

第三、增加引脚的Pin Number。这里我们最好不要去修改格点。

Mentor xpedition 中建立原理图库Symbol

第四、把Pin Number移动引脚上面。选择Number。然后修改原点。

Mentor xpedition 中建立原理图库Symbol

第五、鼠标移到菜单的空白处,右击,然后勾选Symbol Editor。打开筛选器。

Mentor xpedition 中建立原理图库Symbol

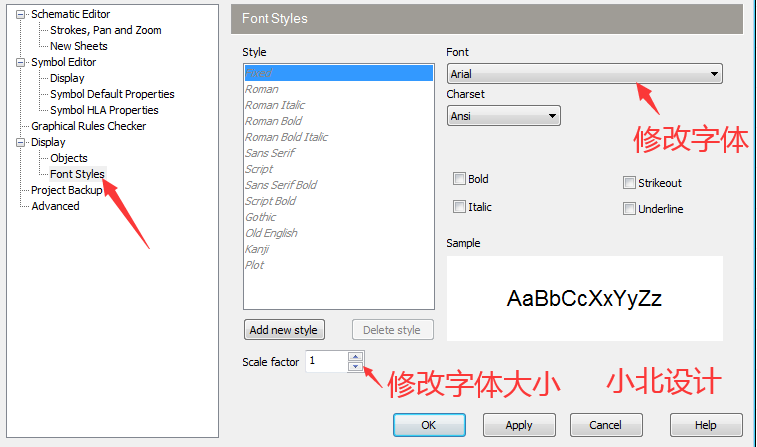

第六、修改字体。Setup>Settings>Display>FontStyles。

Mentor xpedition 中建立原理图库Symbol

第七,修改引脚的长度。

Mentor xpedition 中建立原理图库Symbol

第八,鼠标在空白处点击。然后在Properties中增加 Ref Designator ,Part Number ,Part Name三个属性。

Mentor xpedition 中建立原理图库Symbol

第九、修改器件选择范围。Edit >Update Symbol Outine。

Mentor xpedition 中建立原理图库Symbol
