Mentor Xpedition 过孔的制做以及如何把孔加入PCB板中

今天我们要讲的课题是Mentor过孔制做及PCB中过孔的加入，我们都知道，一个PCB不可能没有过孔，所以我们在布线前，我们要把过孔设置好。常用的过孔有10/18mil ，10/22mil ，12/24mil。目前国内PCB厂制做工艺孔径比为8:1(板厚与孔径）优秀的PCB板厂的工艺孔径比会更大。

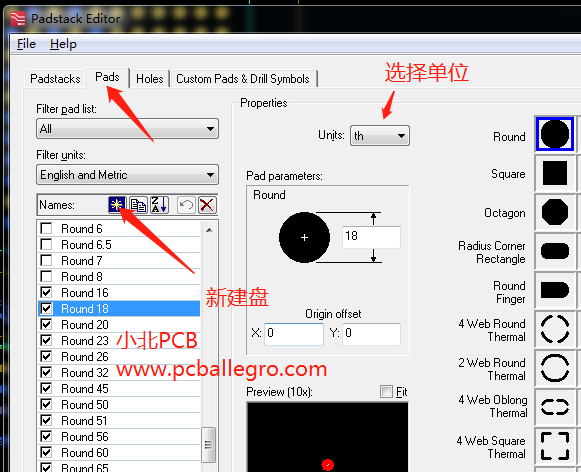

第一、下面我们用Mentor建立10/18的孔，打开Setup》Libraries》Padstack Editor 窗口，我们首先建立Pads，一定要注意单位的选择，下图的单位是mil.

第二、建立过孔的孔径：选定单位，并调整孔符。

第三、孔的制做。利用上面做好的盘和孔，制做过孔，下面的是盖绿油的过孔。

过孔做好的，我们直接保存下来，下面我们在mentor PCB中，加入过孔。打开规则设置界面，
