mentor xpedition网络飞线显示的技巧

Mentor PCB设计的资料，网上很少。有很多有想法学习mentor的朋友，因为找不到太多的设计资料而退缩了，作者也是学习很多才有少有成就，今天给大家分享的课程是mentor xpedition网络飞线显示的技巧。

第一，显示全部网络飞线。

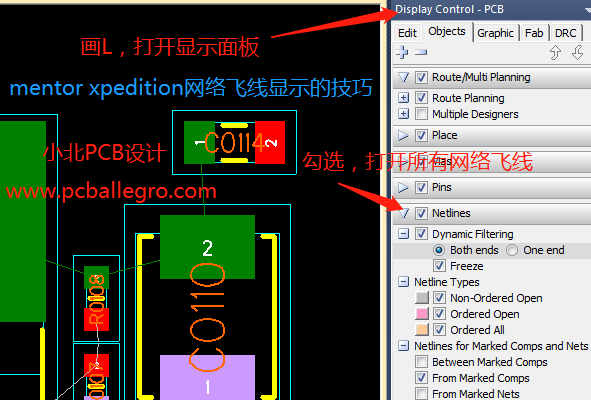

我们可以按着鼠标右键画G或是6，我们也可以根据下图操作来，打开和显示网络飞线。

在布局或布线时，我们可以熟悉下Both ends 、one end和Freeze开关网络飞线的技巧，很大程度上加快我们的布局与布线。

第二，筛选开关网络飞线呢？

打开控制面板，使用如下笔画，打开控制面板。

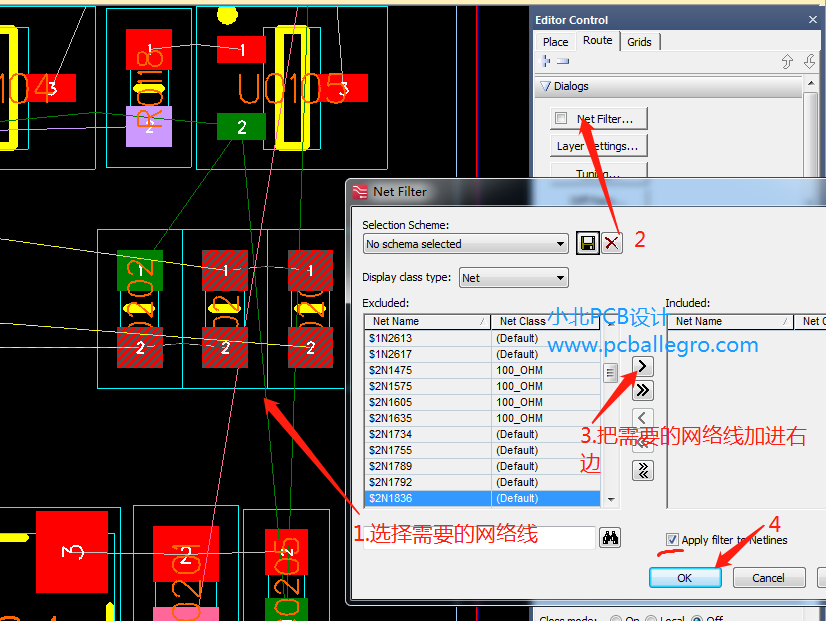

在画线模线下进行设计：用鼠标框选需要显示网络的pin、网络飞线、或线，然后选择控制面板上的网络筛选器，详细如下图所示。

确定后，然后勾选上图的第二步。回到PCB，整板的网络飞线只显示刚才我们选择的网络。

今天给大家讲这么多，更多mentor xpedition网络飞问题，请关注小北PCB设计
