Allegro PCB添加测试点方法

增加ITC测试点有利于PCB加工完成后，对PCb的断路，短路的性能进行测试，在实际Allegro PCB设计中，测试点一般加在过孔上。

下面小北PCB设计室详细介绍下Allegro PCB添加测试点方法。希望对大家有所帮助。

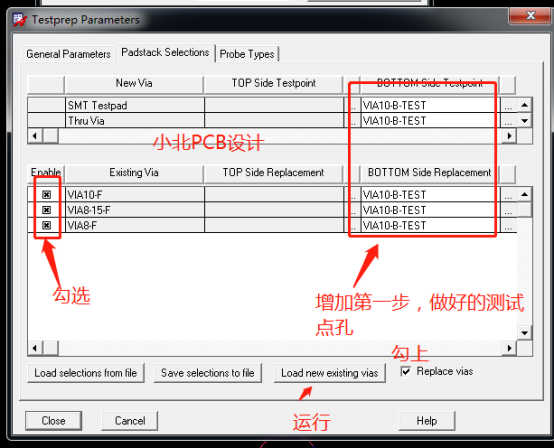

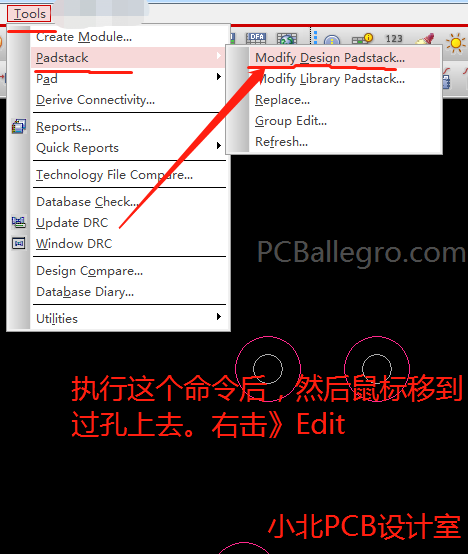

第一、修改一个过孔改为测试点孔并保存在库路径下。执行tools下的Padstack命令，进行对过孔进行编辑。

在Allegro测试点时，过孔要开窗，最小尺寸单边大于4mil，在allegro PCB中我们通常会设置单边大于6ml。

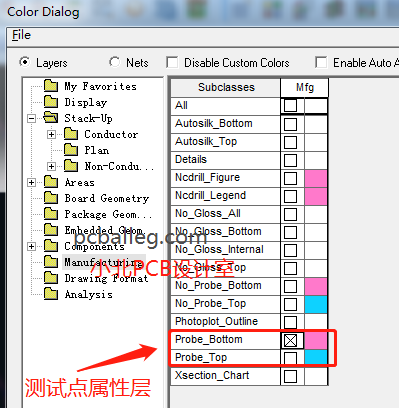

第二、在Allegro PCB颜色设计面板中，打开测试点属性层。

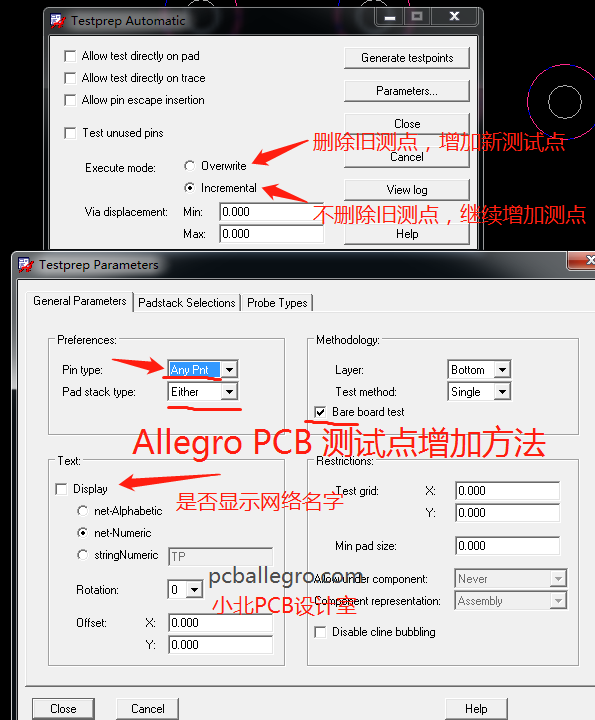

第三、根据设计要求对测试点的属性进行设置。

第四、上面步骤已经把Allegro PCB的测试点已经设置好了，下面我们如何在PCB实现增加过孔测试点属性呢？

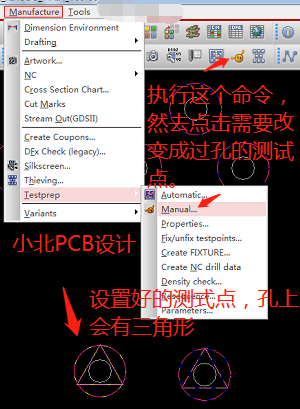

那我就执行Manual命令，然后去添加测试点的孔吧！

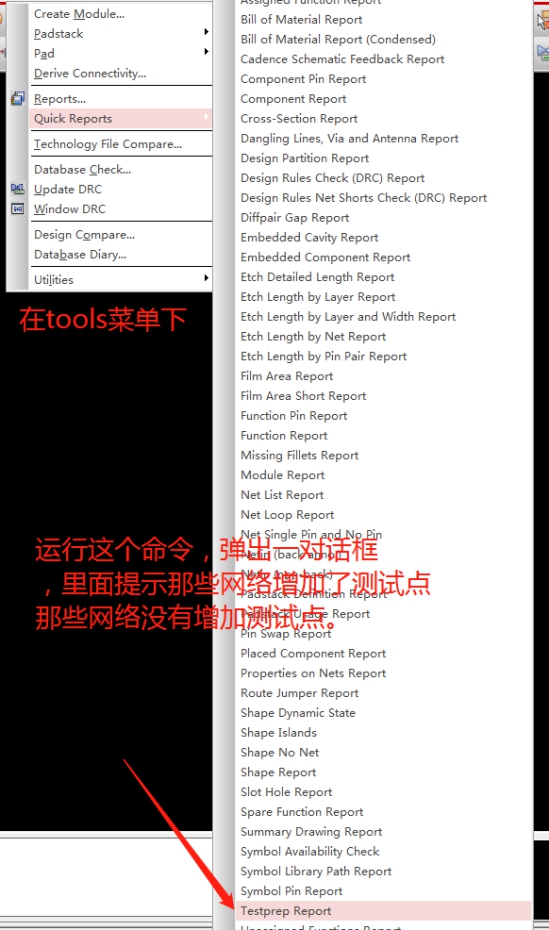

第五、Allegro PCB添加测试点报告，在Allegro 中提示那些网络增加了测试点还有那些网络没有添加测试点。
