设计电路设计时,在电路图中,可能有相同的器件(模块),在PCB布局时我们可以用到模块设计,方便对PCB布局进行调整,例如整体移动器件等。在Cadence Allegro中如需整体移动器件布局时,可以将需要移动的器件全部选中Group,然后再进行移动。不会屚掉整个电路模块。那么在Allegro中如何将一个模块电路的器件整合在一起叫呢?那就需要建立元件Group(模块)。Groups组之后呢,PCB中这个属性会一直存在,我们是否可以将这个属性给去除掉,方便后期的布线操作与规划。因为添加了这个Groups组的属性以后,从这个模块走出的线会出现下面的小方块的现象,虽然不影响整体的性能,但是影响美观,所以呢,这里小北和大家一起来下 Allegro中如何将创建好Groups及打散的操作过程。

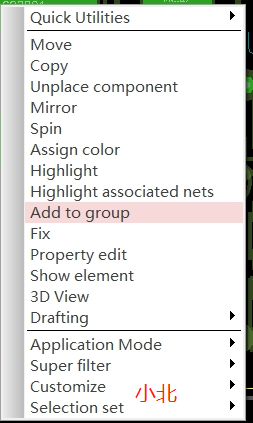

方法步骤:一、元件Group的创建:1、选中需要建立元件Group的器件,右键选择——Add to group,如下图所示:

 和小北一起聊聊Allegro中如何将创建好Groups及打散的操作

2、在Add to group对话框中填写元件group名称,如下图所示:

 PCB设计中建立组合

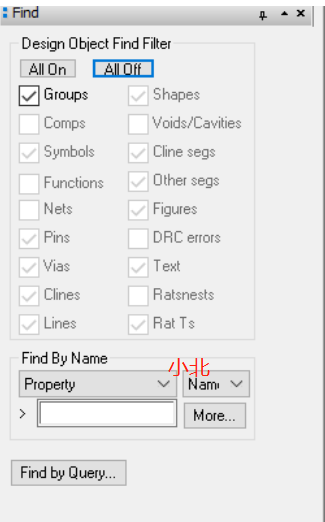

3、选择Move命令,在Options侧边栏下勾选“Groups”,然后选择建立好的Group,可以元件进行整体移动,如下图所示:
和小北一起聊聊Allegro中如何将创建好Groups及打散的操作


二、元件Group的删除:

1、需要将Allegro软件的所有命令状态都结束,在左小角可以看到整个PCB工作状态,显示是Idle状态即可;

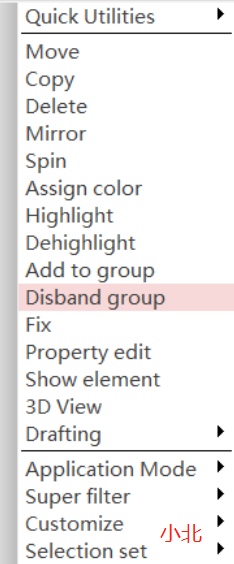

2、在Options侧边栏下勾选“Groups”,然后选择建立好的Group,选右键选择Disband group,即可删除元件group,如下

和小北一起聊聊Allegro中如何将创建好Groups及打散的操作
