allegro软件中底层bottom镜像及PDF镜像教程

大家好，小北和大家一起学习allegro软件的一些小技巧。我们今天的任务是学习allegro的镜向命令。在我们调整丝印时，把板子镜像过来。调起丝印起来比较爽。

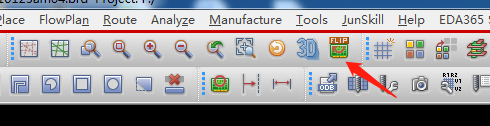

第一，把bottom镜像，我们执行Flipdesign命令后，PCB板实行镜像。如下图所示：

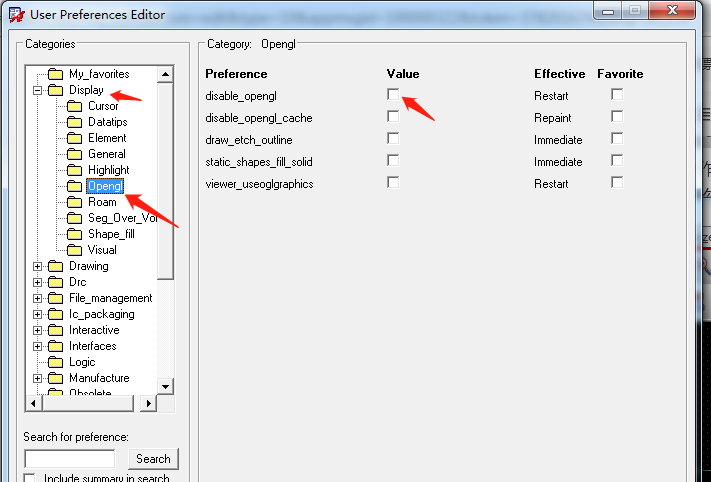

如果没有实现反转，我们接下来设置下面操作：Setup>User Preference..>Display>Opengl中，把disble_opengl项把勾去掉。如下图所示：

设置完成后，把软件关闭后，重新启动后，再来执行Flipdesign命令后，就会实现板子的反转。

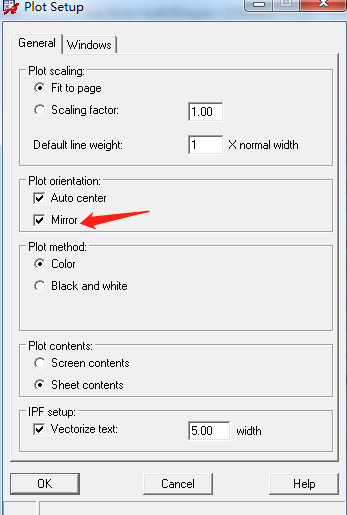

第二，打印镜像的PDF文件。（1）执行file>plot Setup。把mirror项勾选。然后执行file>plot preview进行打印预览，然后打印成PDF文件。

（2）导出镜像的PDF，执行File>Export>PDF。弹出下面的对话框。

下面我们以导出底层bottom面的丝印为例。

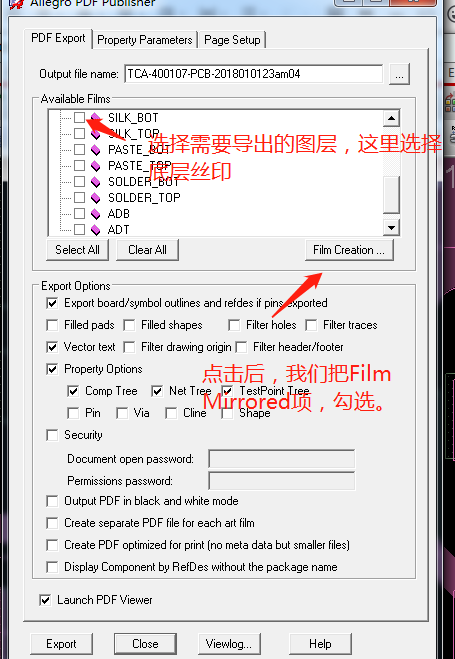

勾选MIrrored，后，我们直接按EXport。就可以导出PFD文件。勾选Lauch PDF Viewer。就会把导出的PDF文件直接打开。反之，我们在PCB文件夹去找。我们执行完这一次命令后，一定要把MIrrored这项勾去掉，以防我们出GERBER时出现错误。小北今天就和大家一起学习到这里，更多的内容在小北设计。。
