Allegro中10度走线设置以及等长线的拉直

又是一个好的周未，和小北一起来充电吧！我们今天的任务是学习allegro中10度线的走法以及等长线的移除。

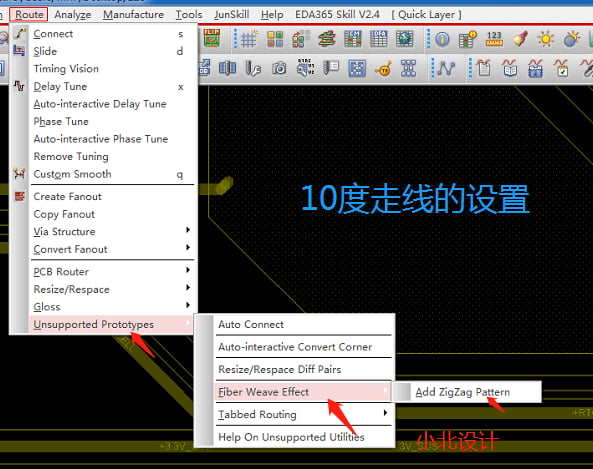

第一，10度线的走线。正常情况下我们走出来的线是是45度或是直线。那我们如何成10度线呢？接下来我们Route>Unsuppored Prototypes>Fiber Weave Effect>Add ZigZag Pattem命令。如下图所示：

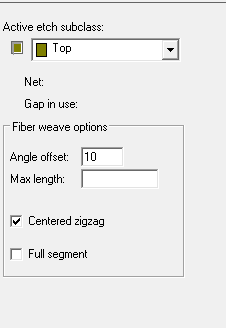

然后Options窗口中，Angele offset设置角度，Max lengh设置角度线长度。这里小北设置的是10度。然后选择需要走10度线选中就可以了。

第二，如何把等长线的移除。等长线我们已经走出来了，现在小北不要了，如何移除，我们会想到一根根线得新去走了，这样又费时。Allegro有一个自动功能，小北一去实现下吧！

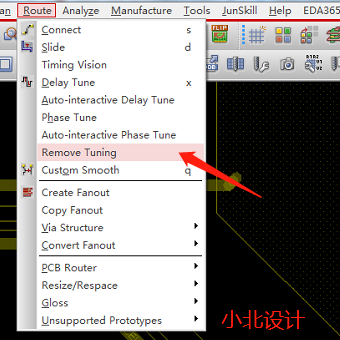

执行》Router>Remove Tuning命令，然后选中需要移除的等长线。
