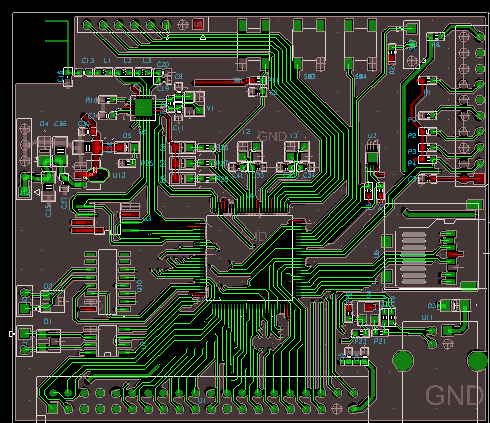

由cadence allegro 设计的STM32开发板PCB教程

布局总要求：由于板子对接口没有要求，所以我们先布局STM32芯片。我们采用100mil的格点布局。例题下载地址 https://pan.baidu.com/s/1Nfa2omc0CBeGwyVBzo9c0A 提取码：q3m2

我们打开飞线，打开飞线命令display>shew rats>net或components。在find面板上勾选net或symbols。默认情况下是勾选的。接下来我们顺着飞线布局座子与器件。按飞线最短要求。

局部布局要求：我们采用25mil格点。

1：就近原则，器件配套电阻电容放在一起。

2：ESD器件。如图中的D1器件要靠近j1，线要过了D1再连到其他地方。

3：电源芯片布局：我们首先布局输入与输出。大电容小电容电源芯片大电容小电容。

布线要求：

1：这个板我们首先考虑器件U11，然后再NRF24L01的线，更多的内容请下载例题。
