Allegro pcb快速调整差分对线宽与线距

面由小北PCB设计室为您详细介绍Allegro pcb快速调整差分对线宽与线距详细步骤。

在PCB设计中可能由艺参数的变化，导到PCB 阻抗发生变化。相对单端线来说，只要改变一下线宽就行。Allegro 软件里很容易改变差对的线宽。执行edit>change ，然后find选项中勾选clines ，然后去框选每一根单端线。如果差分的话，我们些改变线宽，然后再去推挤的话，有点麻烦。

下面为大家别外PCB设计技巧：Allegro pcb快速调整差分对线宽与线距。

第一种：单独快速调整某一对差分线宽与线距

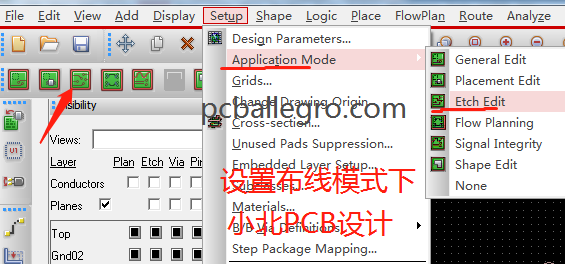

要在布线模式下进行，执行setup>application mode >etch edit

在find中，只选择网络（net),鼠标移到差分对上面，右击，弹出下面对话框，选择resize/respace dp命令。

执行后，弹出对话框，按确定就行，不要去理会它。就会弹出下面对话框，

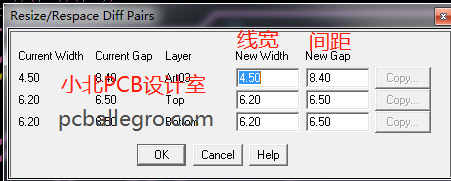

按照图上修改相应的线宽与间距,按OK后，得到新的线宽与线距。

怎么同时调整多对差分对呢？

下面小北PCB设计室同事为大家分享下。

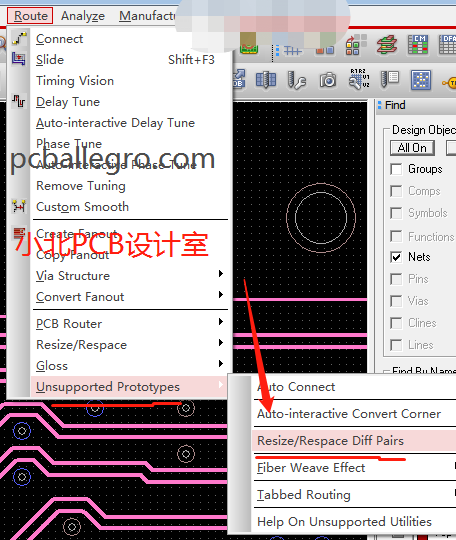

执行route>unsupported prototypes>resize/respace diff pairs命令，如图：

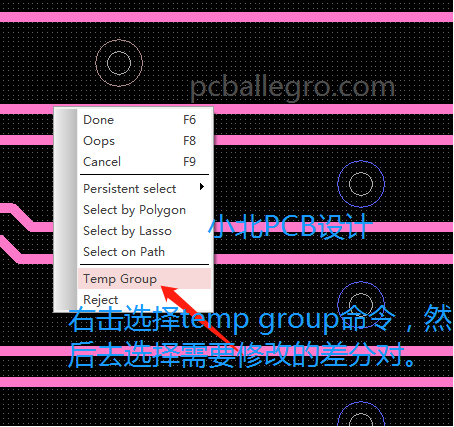

然后。右击选择temp group命令，然后去选择需要修改的差分对，

选择完成后，同样按右击，弹出小对话框，选择complaete命令

弹出上面修改线宽线距对话框 ，按确定差分对就修改好了

Allegro pcb快速调整差分对线宽与线距就完成。
