一分钟了解Allegro导入DXF文件

很高兴与大家分享一分钟了解Allegro导入DXF文件的方法。请问您们，刚学习这个软件时，是否遇到过同样的问题呢？应该我们每一个刚学习者都会遇到。今天我们小北PCB设计室，给大家详细讲解下，希望每一个刚入行的PCB工程师，不要在这里走弯路了。

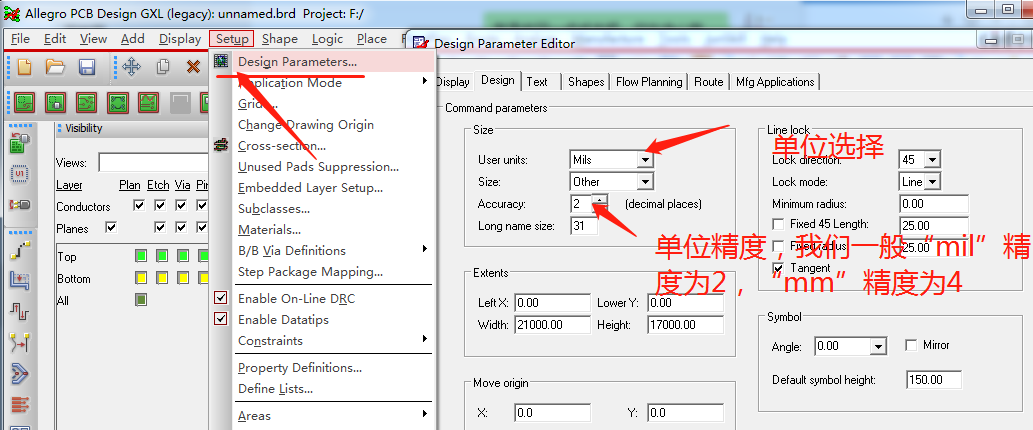

第一步、首先进行单位精度设置，我们一般设置”密尔“设置小数点二位。”毫米“设置小数点四位。执行下面命令Setup>Design Parameter弹出下面界面。

第二、一定要确定好单位以及精确度，确保单位要与DXF文件一致。

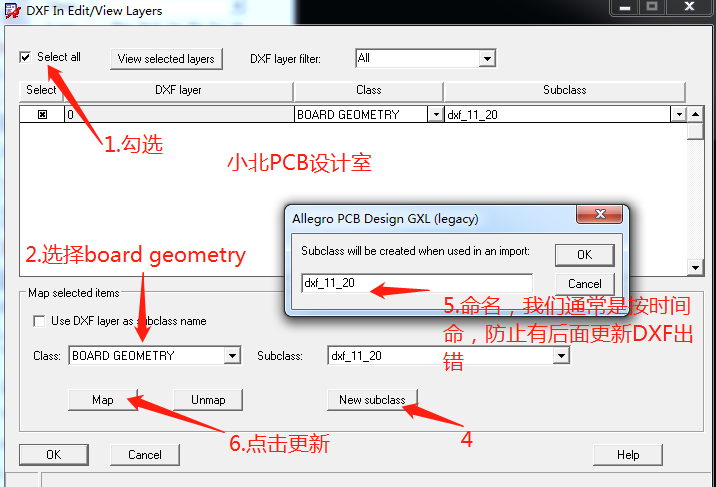

第三步.执行Edit>Viewlay命令，弹出下面对话框，重新定义下DXF层。

按OK后，返回第二步，直接按确定键，Allegro导入DXF转换板框完成。

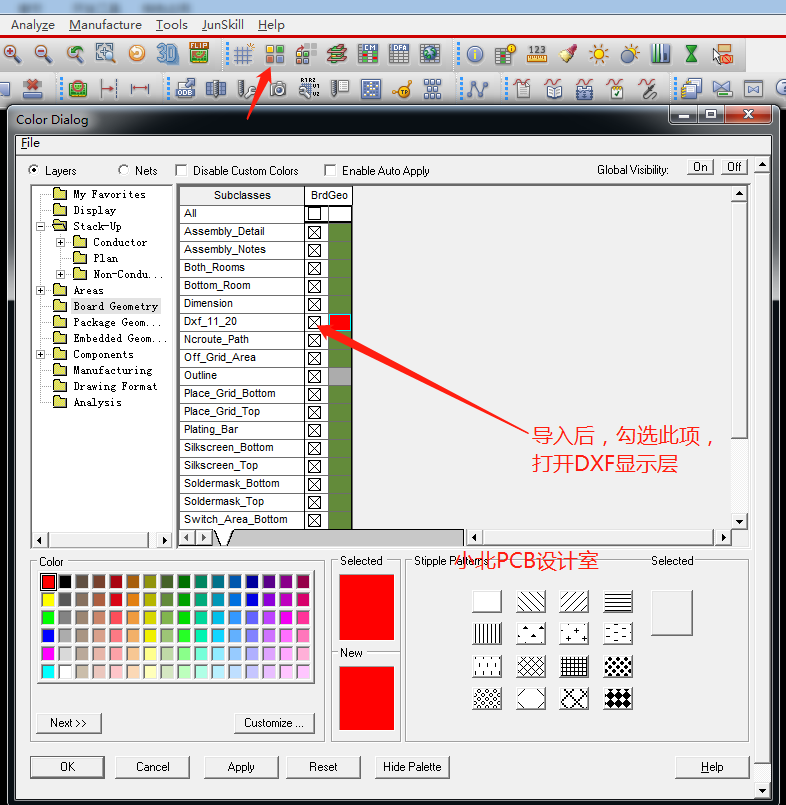

第四步.打开相应的DXF对应的显示层。

第五步.设置PCB的原点。我们一般设计DXF的左下角。

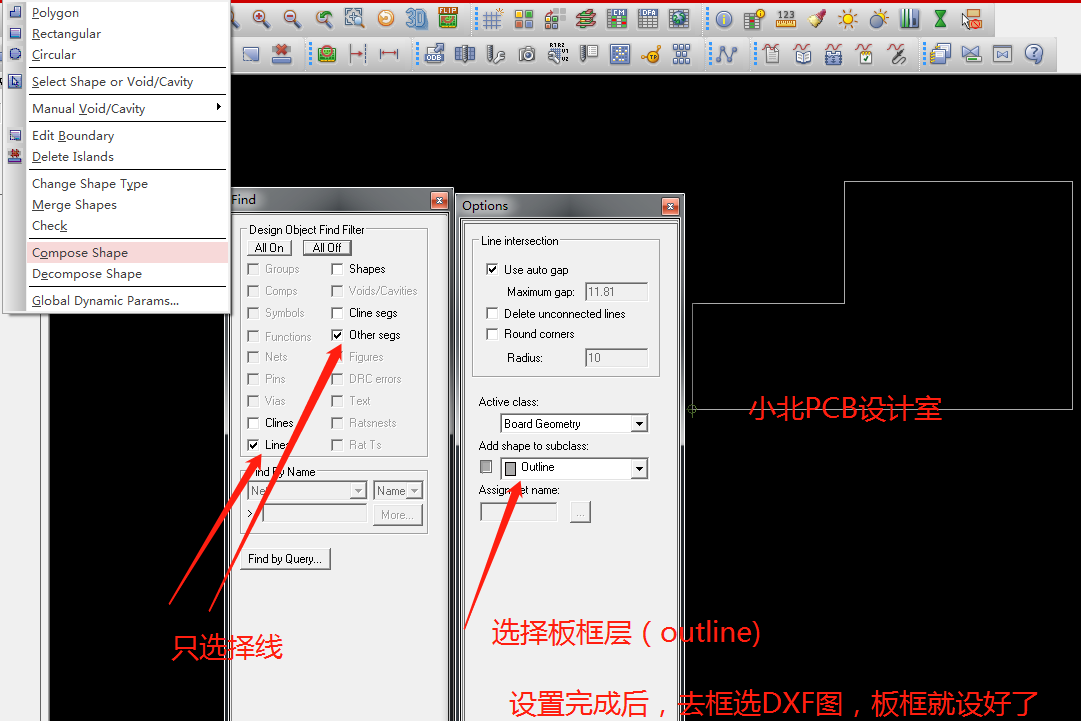

第五步.然后DXF图，Change到Outile层。详细步骤如图所示：Change到Outile层后，板框是以铜片形式存在。

如果没有成功变成板框，我们可以试试DXF在CAD里面变成整体，再导进来，详细步骤可以参考这个网站：https://jingyan.baidu.com/article/ca00d56c4b7ab7e99febcf79.html。

变成整体后，在PCB中，是以铜片的形式存在。我们直接Change到板框层，就变成板框了。今天的内容“PCB中导入DXF”就到这里结束了，谢谢大家。
