Allegro PCB差分对规则设置

今天为大家学习Allegro PCB差分对规则设置，在PCB设计过程中，很多PCB中有差分对，我们一般对差分对的误差设为5mil。

频率越高，差分对的误差越少。所以我们在设置差分对时，我们要了解它的频率大小，设计不当，导致信号线跑不起来，做

成了报废PCB板，今天小北PCB设计室为大家详细介绍Allegro PCB差分对规则设置的步骤。

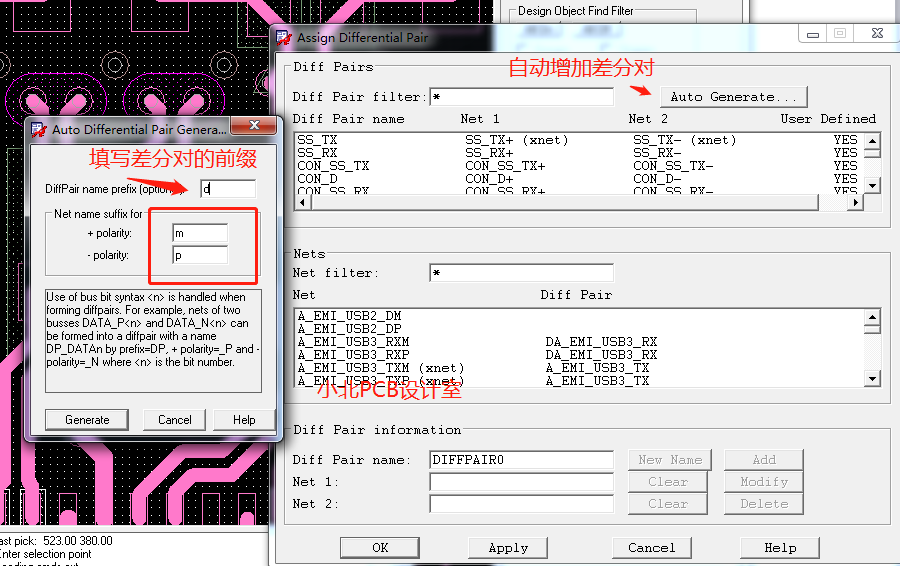

第一，在allegro菜单下执行Assign Differential Pair命令后，弹出下面对话框，根据下图操作，设计好差分对。

如果是自动建立差分对，会弹出下面窗口。

我们也可以在allegro PCB 规则设置中，建立差分对。如下图所示：

第二、根据PCB工艺参数，填好对应的线宽与线距。

第三、allegro中，我们设计的差分对内误差5mil。如果PCb上G的我们都是2MIl。频率越高，误差越小。

今天为大家讲解的学习Allegro PCB差分对规则设置就到这里。原创由小北PCb设计室。转载时请注时。
