1. allegro建立xnet网络:

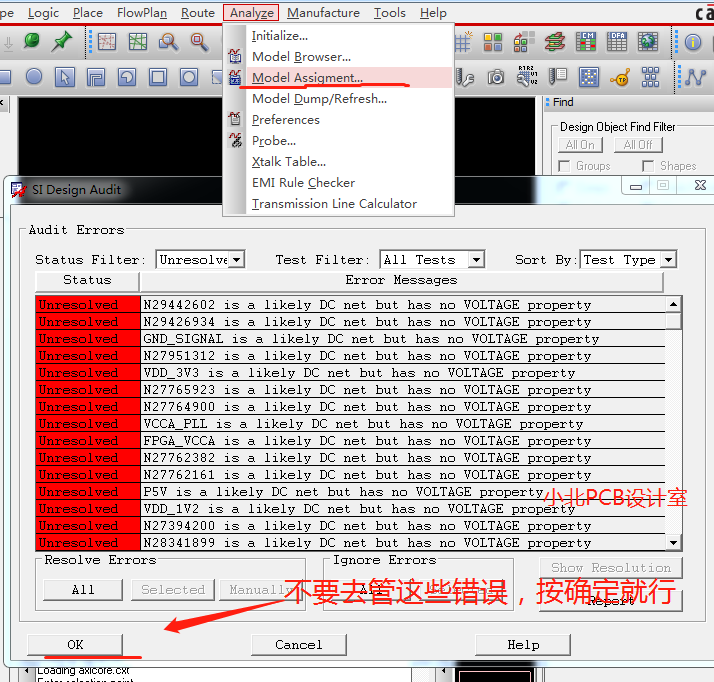

打开allegro菜单栏下analyze>model assiqment弹出菜单后按确定就行，不要去关注错误。-

2.中途按确定就行，忽略错误。弹出下面窗口后，直接选择需要建xnet的器件。

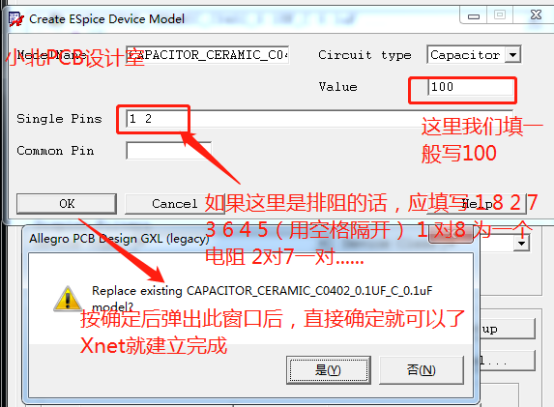

3.填写后，直接按确定就可以了，allegro的xnet就建立好了。

4. xnet差分对等长

如果电阻两端都已经建立好差分对的话，Xnet建立可能有问题。电阻或电容两端差分对时，我们先删除一端的差分对，建好差分对后，再去建Xnet

建立xnet差分对与上面的1，2 ，3，步一样。等长，按普通的等长设置一样。

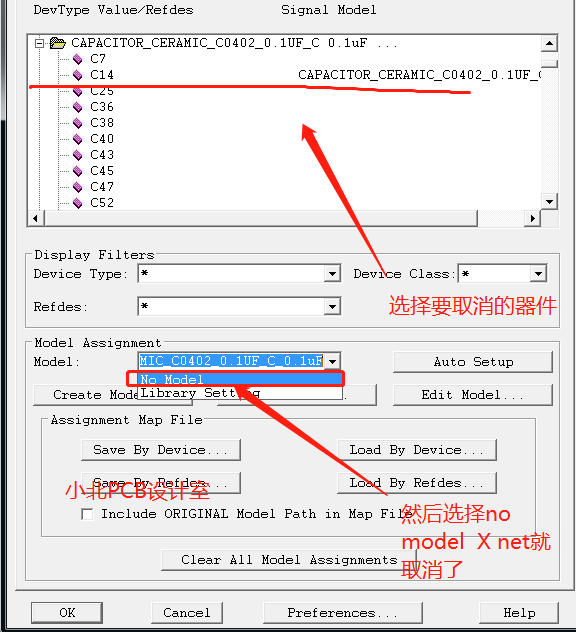

5如何取消Xnet 网络
