一分钟了解Allegro导出Gerber文件

Allegro导出Gerber文件的操做大家熟悉了吗？肯定有些人说不知道，对于一个 刚入学习PCB设计的人来说，可能连Gerber文件是什么都够不懂。今天由小北PCB设计室带领大家快速学习导出Gerber文件的详细过程。认大家更加容易的把握这个技巧。以及生产文件包含那些文件，我们把这些文件打包好，发给PCb厂，直接加工。

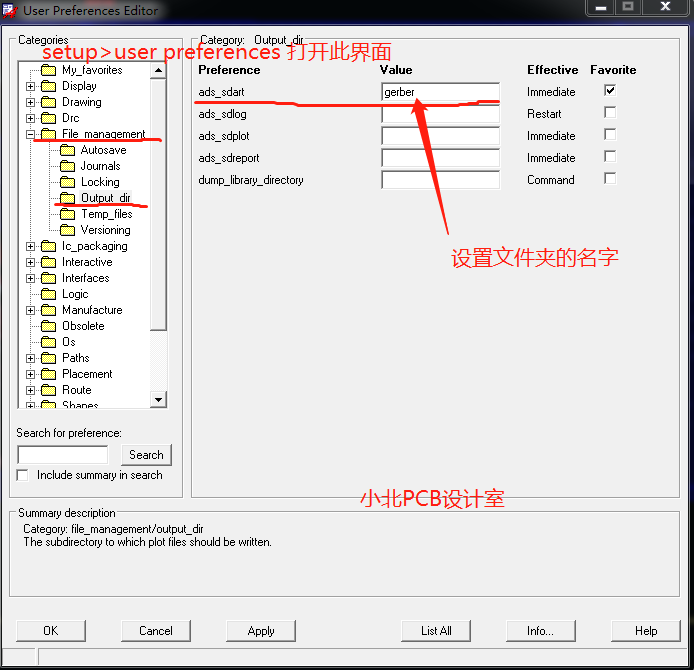

第一、设置导出Gerber文件保存路径。

第二、导出Gerber文件之前一定要进行batabase check检查，防止发生不必要的错误。

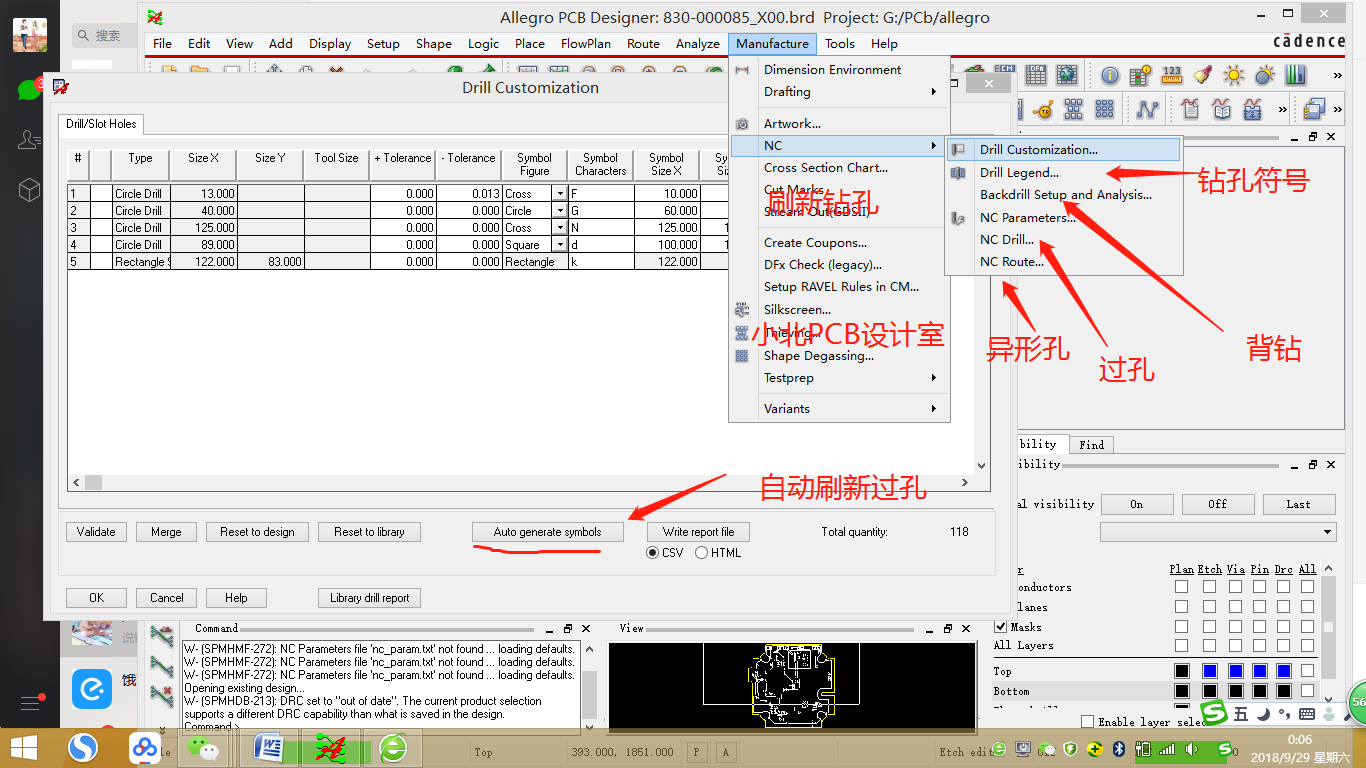

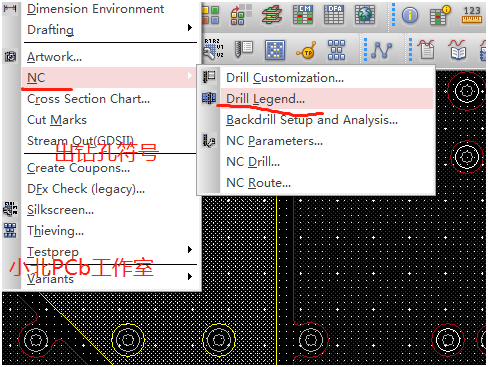

第三、刷新Gerber文件中的的孔符。

第四、无论您的PCB第几次导出Gerber文件。都需要重这个步骤（防止导出的Gerber生产文件的不必要的错误）。

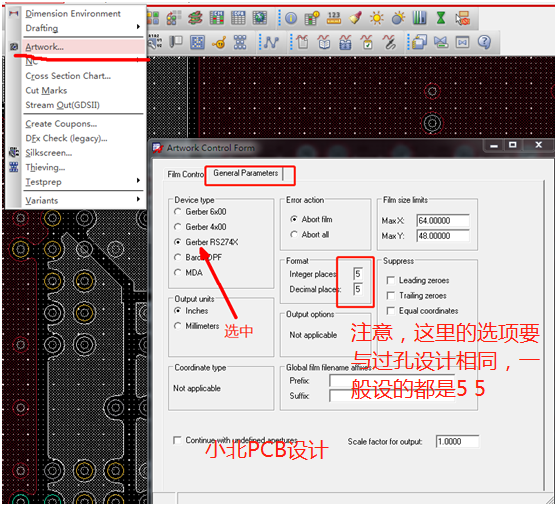

第五、导出的Gerber文件格式为Gerber RS272x。

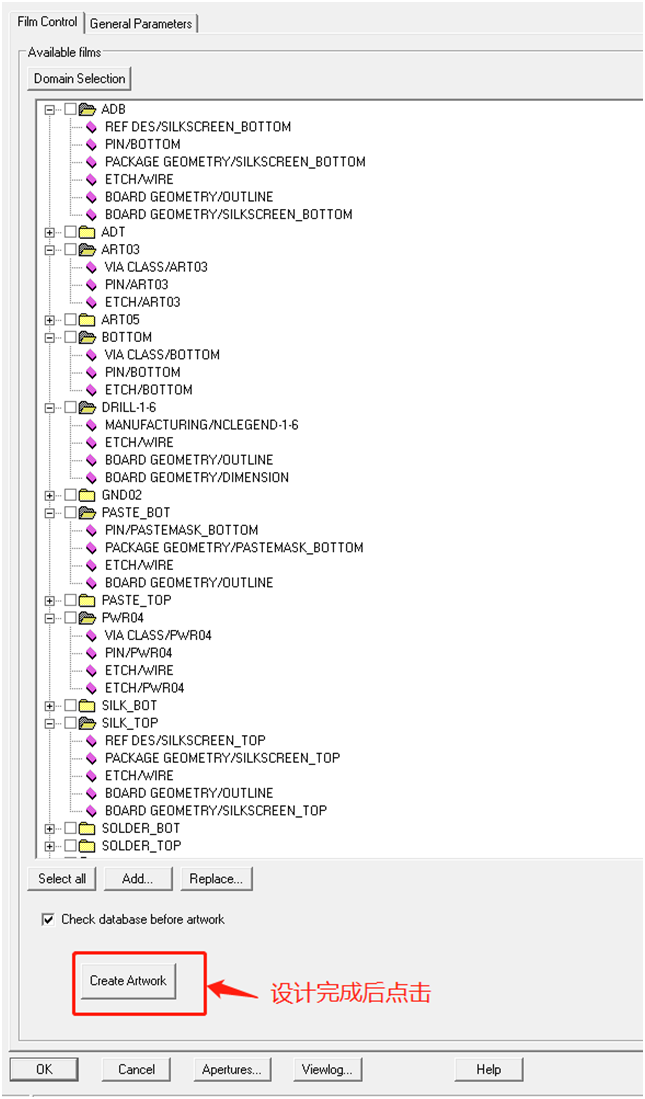

第六,Gerber各层包含那些文件，如图所示。

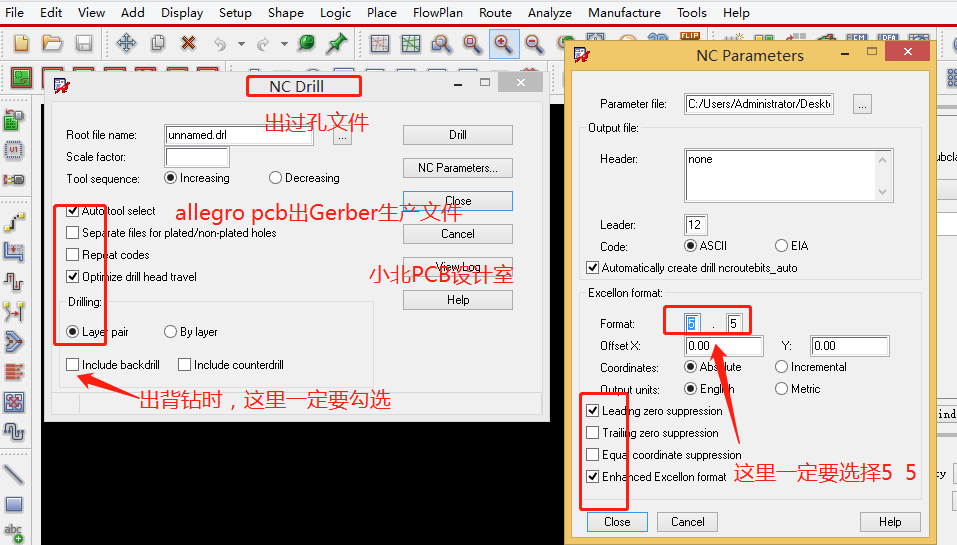

第七、导出钻孔文件，请根据下图设计操作。

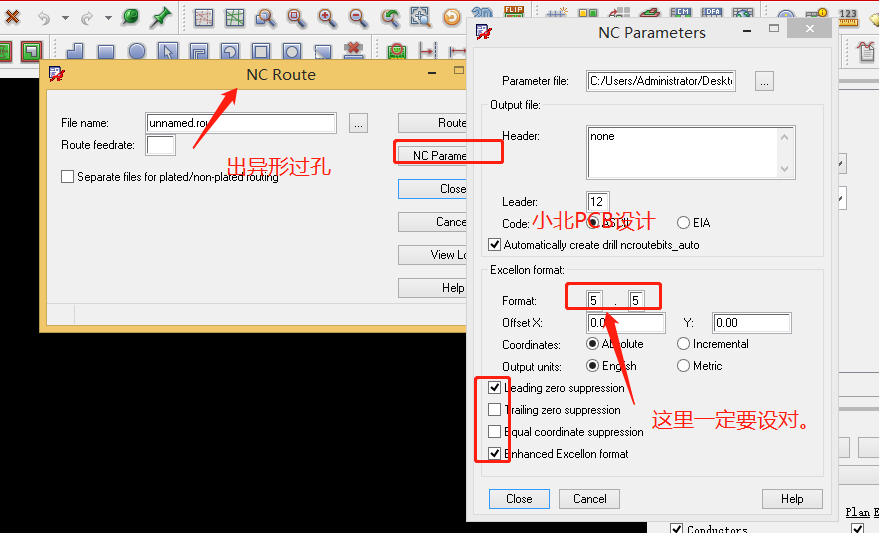

如果PCB中有异型孔，要出下面钻孔文件。

.

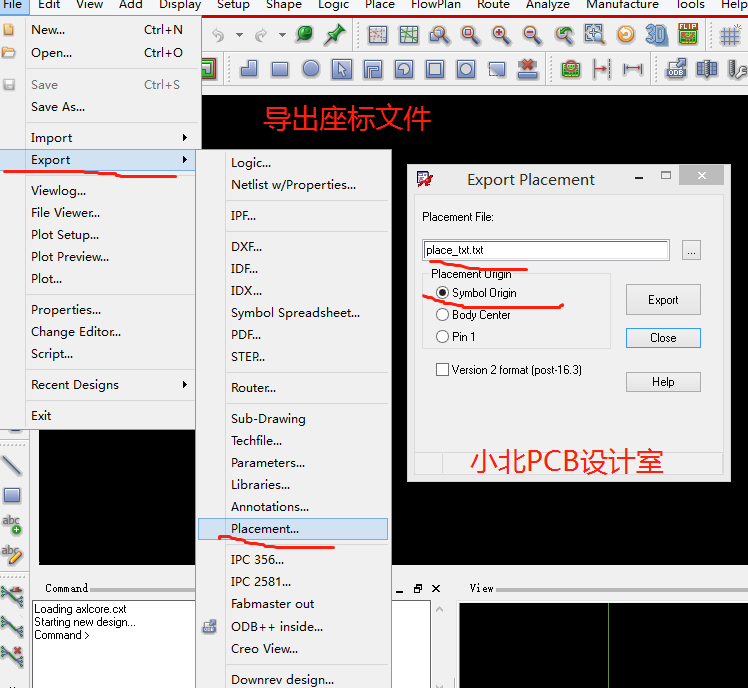

第八、导出坐标文件在 file>导出>placement，把坐标文件导出来。

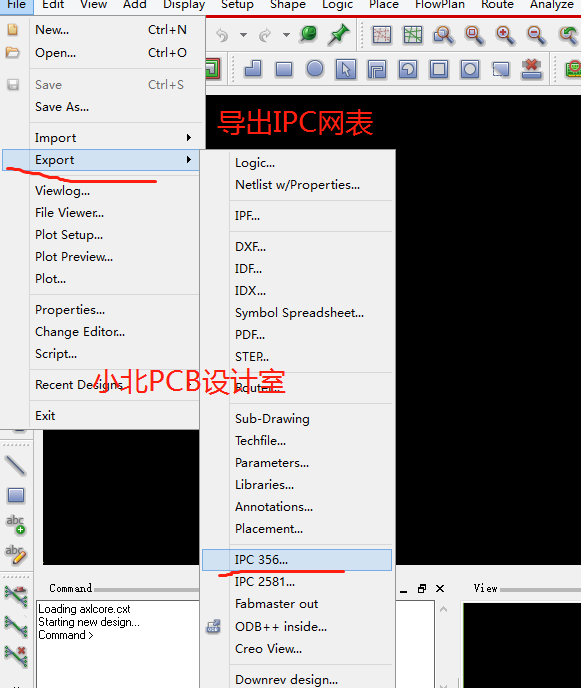

第九、导出IPC网标用于检查Gerber文件。
