Allegro 布局我们常用的命令就是器件旋转或把器件放到底层（bottom面）

器件旋转，在布局时，我们常按45度，90度来旋转

在PCB中选择移动命令：弹出相应的对话框。

我们一般按选择器件中心。

在Find里只选择器件（symbols)

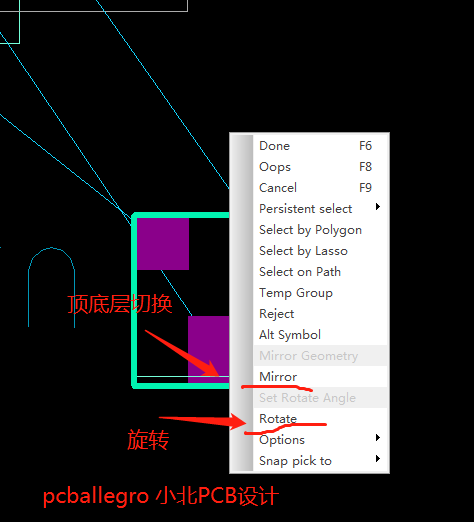

用鼠标左键单击器件。器件拉器来的状态，然后右击。弹出下面对话框

执行Rotate。移动鼠标转动，就会按照上面设置角度旋转。

PCB 器件放置到底层（如上面如样的方法，右击>mirror器件就会顶底层切换，每一次切换，要把器件停放一次）
