 Allegro pcb设计完成后，我们要进设DRC设计。

第一：

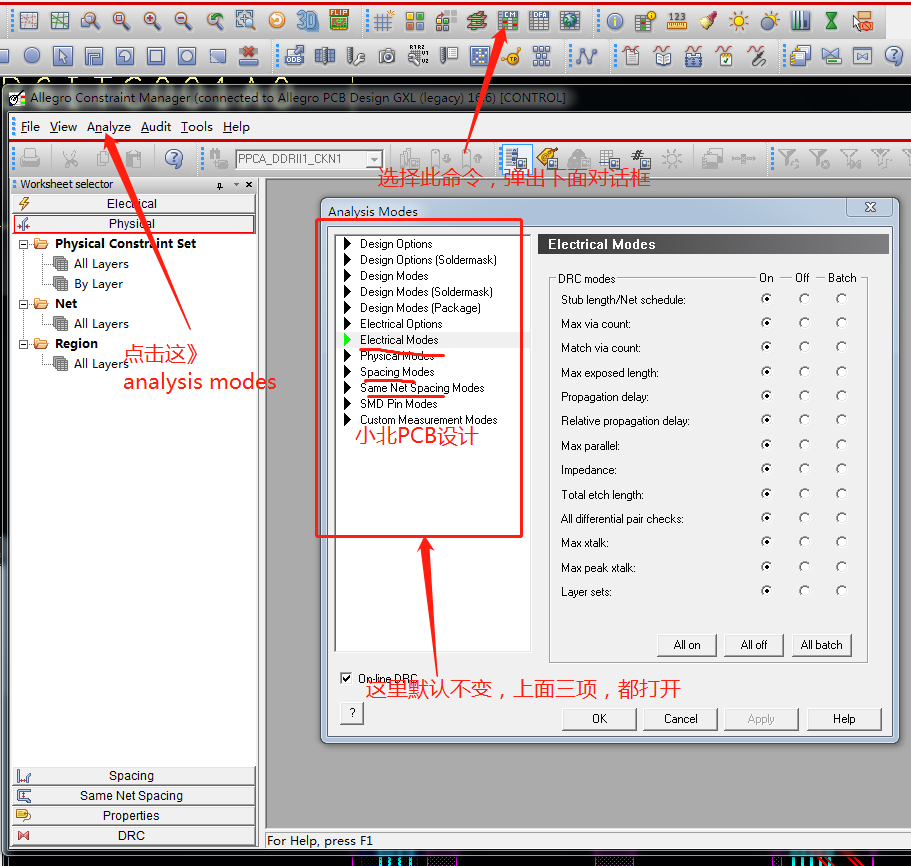

 打开规则设计》analyze >analysis modees,规则设置器一般都选默认，只改变三项（electiccal modes ,  spacing modes,same netspacing modes)这三项都打开这是常用的设置

完成PCb设计时，我们进行DRC检测

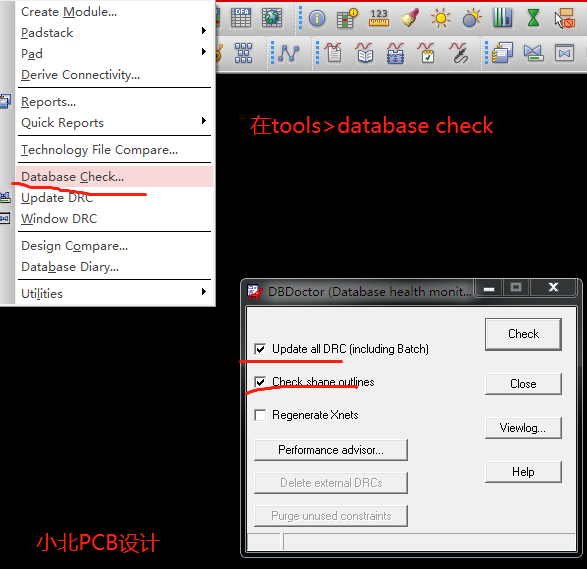

Tollls>databse check弹出小窗口》只选择上面二项，按check

然后退出

运行完后：接下来我个打开下面命令： display>status弹出status 小界面

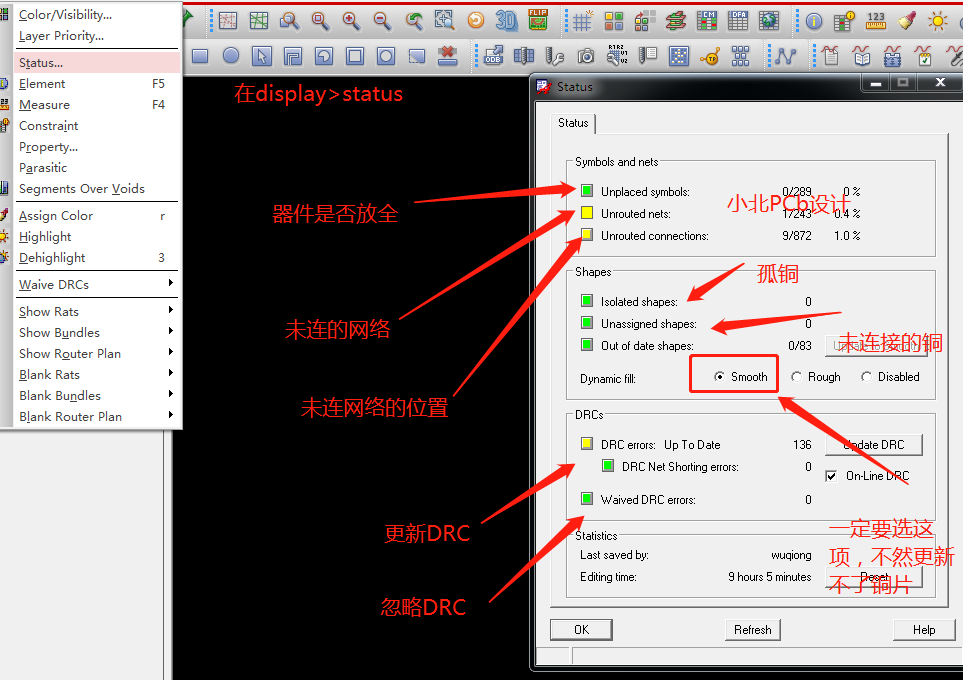

按照下面图，进行检查：全部是绿色的，证明您没有错误，要是黄色的，您就要认真检查

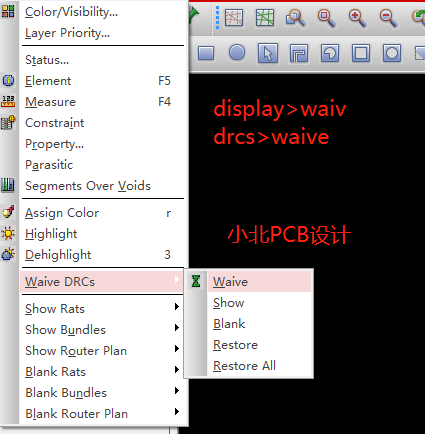

有些DRC是我们检查完了，不要再看的。Display>waive DRCS >waive

在上图就会在忽然DRC显示出来，有多少个忽然了DRC的。
