cadence allegro PCB设计中丝印自动放在器件中心

cadence allegro PCB 设计中，丝印自动放在器件中心

cadence PCb allegro 设计中，下面我们以16.6版本allegro为例：

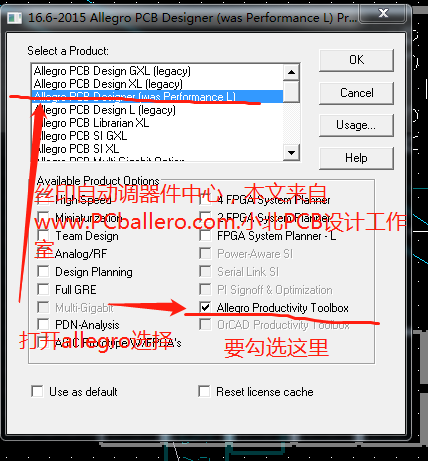

第一：打cadence allegro软件时，要选如图的选项，一定要选alegro productivity toolbox

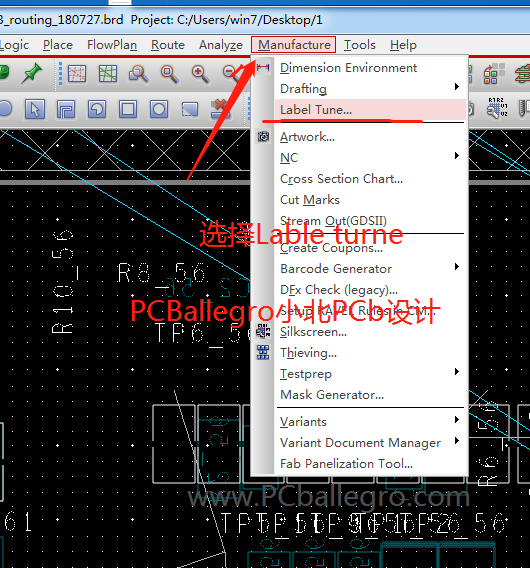

第二:  allegro pcb设计 manufacture 》Lable tune选 择这选项

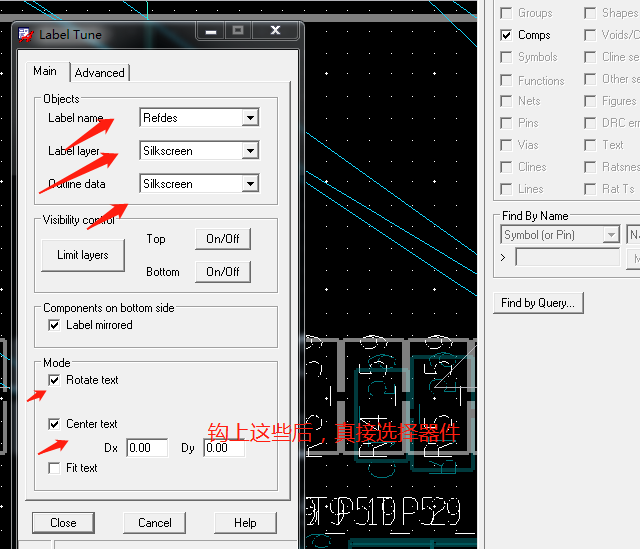

第三步：弹出下面菜单，一定要选择sikscreen层，选择器件中，不要去关了界面

然后去选框选器件，丝印就会自动放在器件的中心去。
