PCB allegro 设计中 ，快速的修改过单个过孔或者替换全部过孔

PCB allegro 设计中 ，快速的修改过单个过孔或者替换全部过孔 PCballegro小北PCB设计

PCB设计过程中，遇到个别孔要修改，下面为大家介绍下：

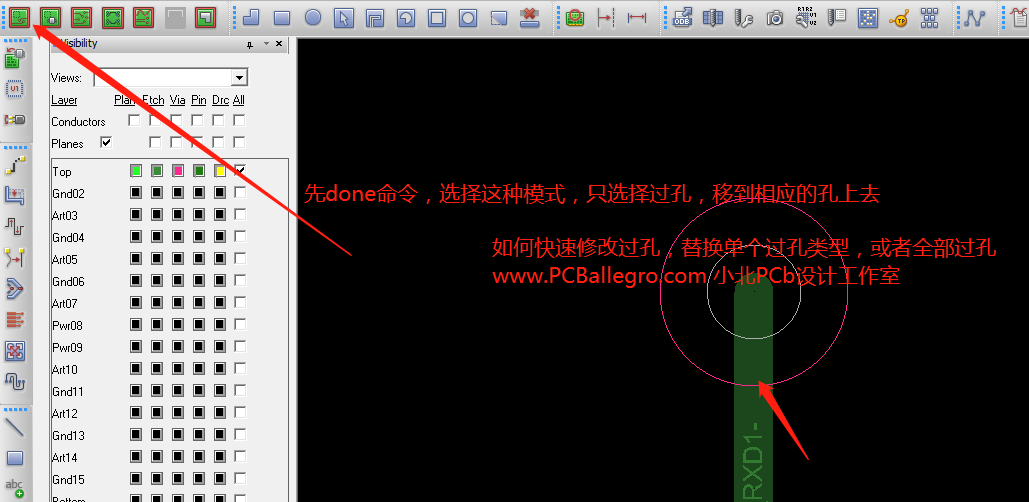

第一，done命令，选择设计模式。我们选择第一种(generaleditor),然后鼠标移动想要修改的孔上右击；

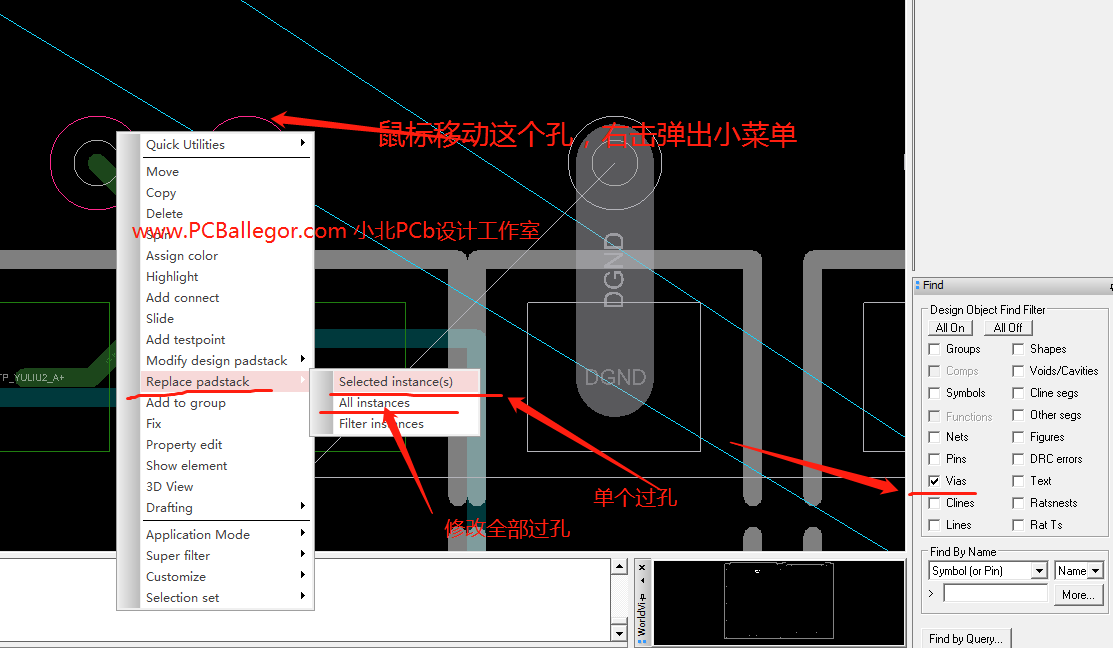

第二: 右击后，弹出出下面对话框，选择replace padstack 后，根据下图提示，来修改PCB的过孔，selected instance 是修改单个过孔

all instances 改变同种类型的孔。这个功能其实可以改变PCB焊盘类型(这个最好不要去试，我们要硬保封装的正确性）

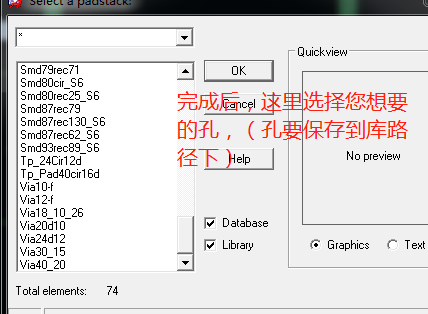

第三步：选择命令后，弹出下图对话框，选 择想要的过孔。回到PCb板上，过孔就变成了您想要的类型。allegro PCB 小北PCB设计工作室
