ORCAD与Allegro同步交互布局设置

第一：Options->Preference在Miscellaneous里勾选勾“Enable Intertool Communication”选项。如下所示

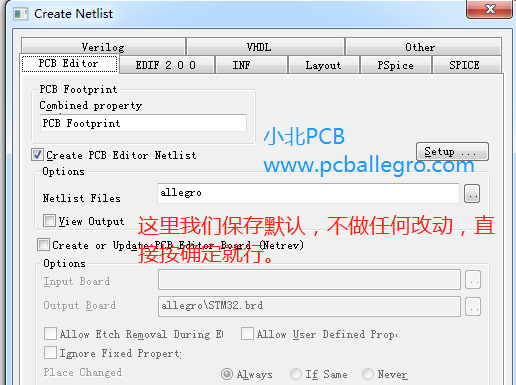

第二：打开原理图，导出原理图网表文件。Tools>Crete Netlist..命令后，弹出下面对话框：我们不做任何改动，直接按确定就行。

如果我们重新在PCB已经导入网表，那么ORCAD与Allegro就可以同步交互布局了。

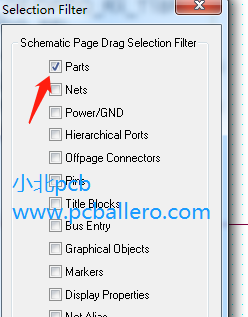

然后我们对orcad与Allegro分屏显示，我们在原理图在按下快捷键ctrl+i。弹出筛选对话框。在布局时我们只勾选Parts。我们在PCB中下移动命令后，然后在原理图中选择器件。我们也可以在原理图选中器件，对应的PCB器件就会高亮。

第三。ORCAD与Allegro同步交互布局时，怎么在allegro中的器件在原理图中找到呢？那我们就要在PCB中进行高亮器件，对应的原理图中的器件也同步高亮。

小北今天和大家分享到这里结束了。大家可以尝试下不同的同步方式。
