Allegro盲孔/埋孔的设置，并区分通孔的显示方式。

在高速PCB设计时，PCB的密度越来越大，工艺要求越来越高，所以对过孔的要求也越来越高。今天小北PCB给大家讲的是：Allegro中盲孔或埋孔的设置，并且在PCB中区分与通孔的显示方式。

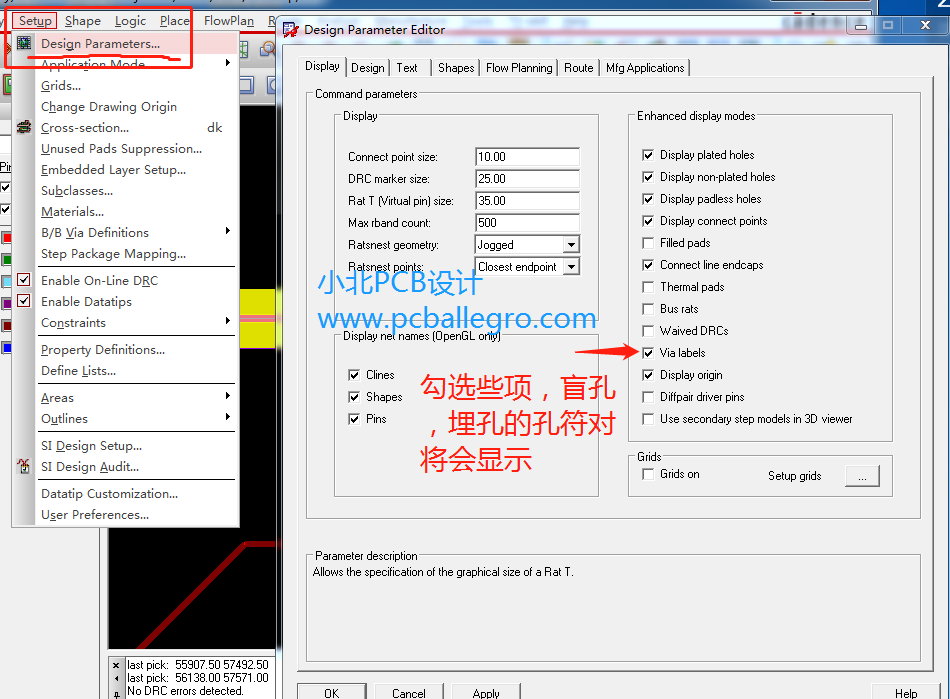

第一、在PCB打开孔的显示方式。

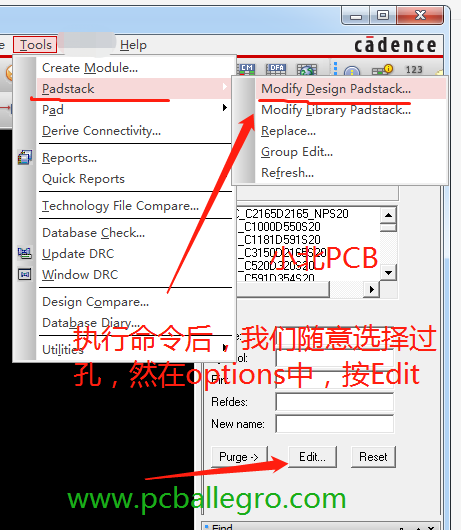

第二、设置盲孔和埋孔，通孔的设置这里就不多讲了，不懂的朋友，可以浏览“allegro 如何制作过孔”我们可以在PCB中进入过孔设置。

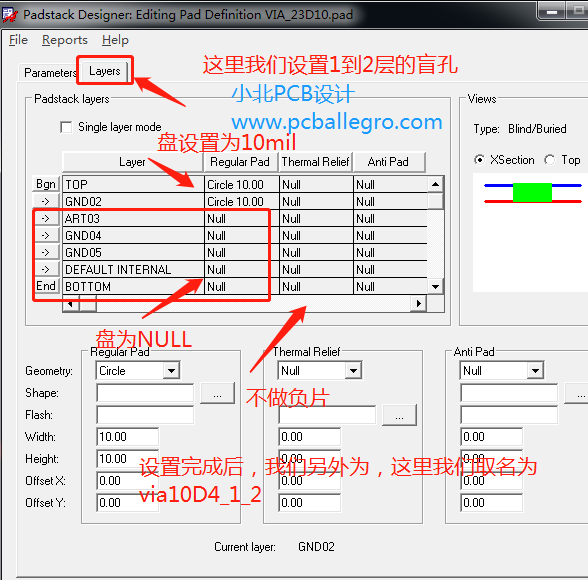

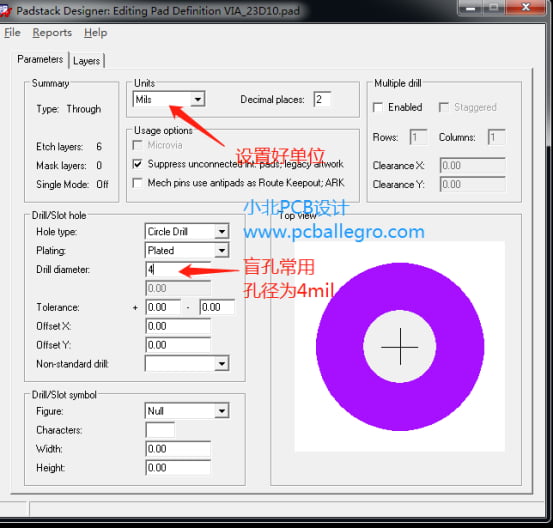

我们也可以直接打开Pad Designer这个软件。下面我们设置4/10mil的盲孔

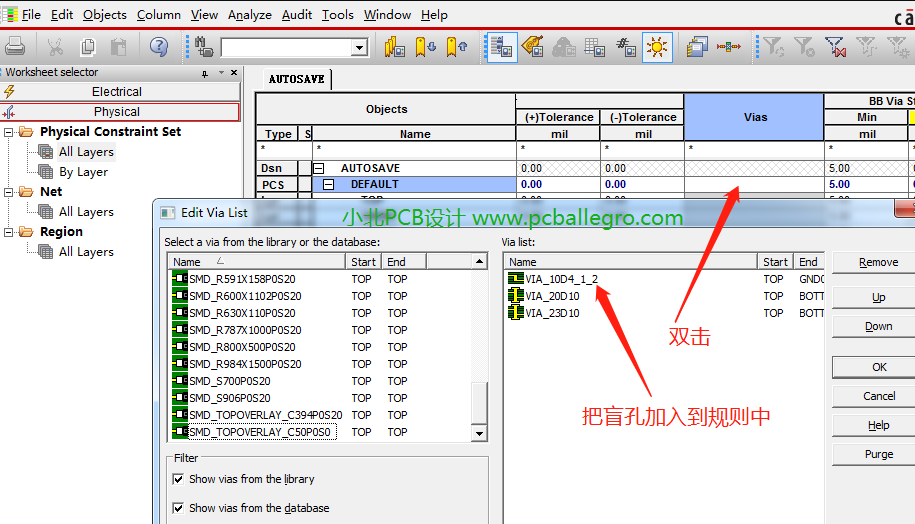

第三、设计完成后，我们设置好的孔加入到PCB中。在加入孔之前，我们要把路径设对。

根据上面的设置，我们Allegro盲孔的制做与显示完成。原创由小北PCB
