Allegro隐藏铺铜或显示铺铜以及单独显示某一层信息

在我们在PCB完成后，我们会进行DRC检查，在铺铜网络存在显示时，找DRC标志符号不容易发现，如果要是把铺铜隐藏，PCB中只显示导线，焊盘，过孔。大大的减少了我们的检查DRC的困难。

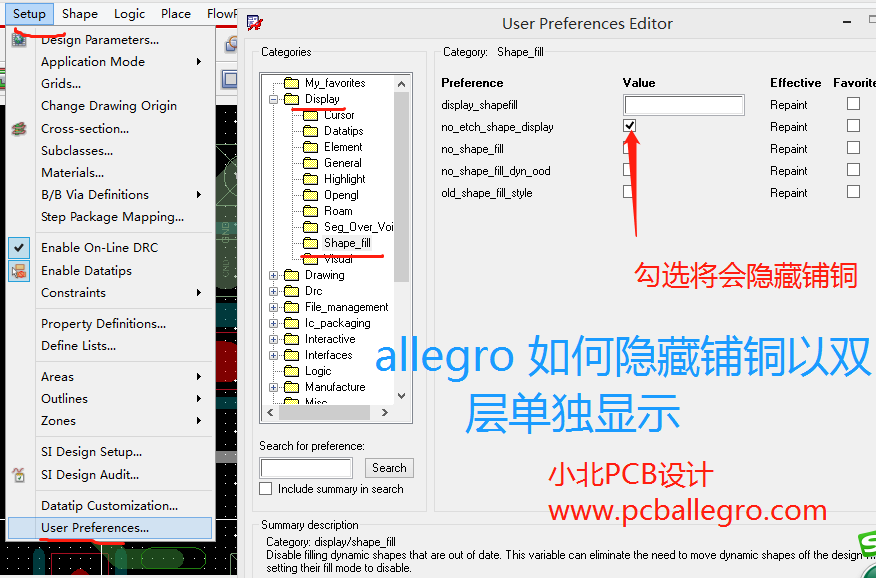

下面我们来进行铺铜隐藏或显示操作 ，执行Setup> Preferences...如下图所示，只要把对应的命令勾上，铜片将会隐藏。

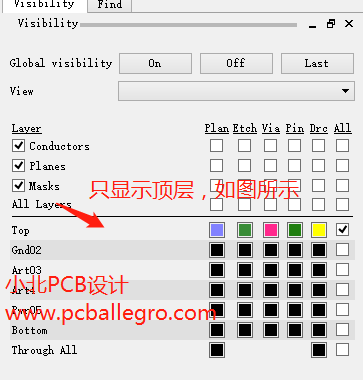

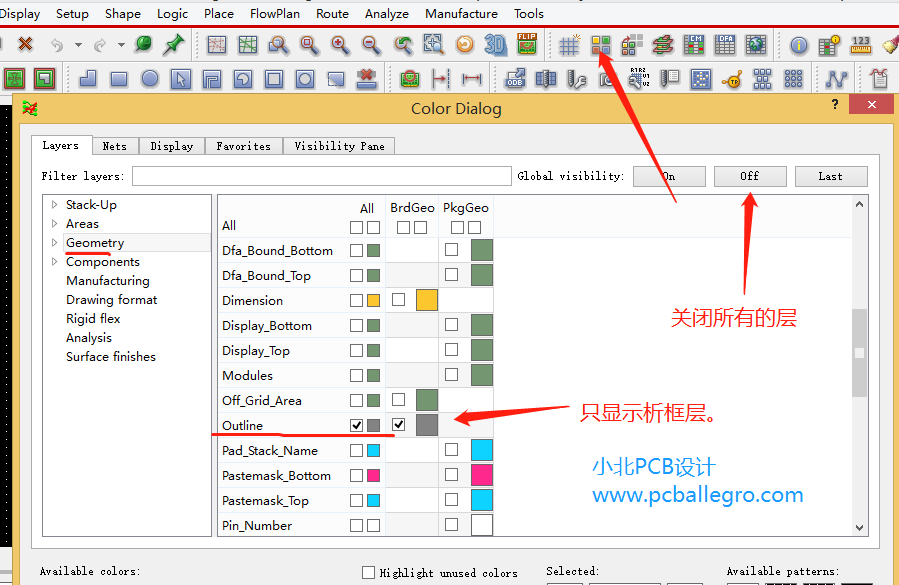

下面我们介绍单独显示。在需要开启单独显示时，我们首先把其它的层关闭，执行color图标，详细下图所示，在显示单层时，我们先关闭所有层，只打开板框层outline。然后再在visibility窗口里，打开所在的层的信息。

显示某一层的信息。
