Allegro如何隐藏/显示GND电源网络的二种不同方法

把网表导入到PCB时，全板都是飞线，不利于布局。下面由小北PCB为大家详细讲解Allegro如何隐藏/显示GND电源网络的二种不同方法的二种不同方法.小北微信号：li1246837530
第一方法：Allegro如何隐藏/显示GND电源网络。执行Logic=>Indetify DC net命令后，弹出下面对话框，找出所有的需要隐藏的网络。

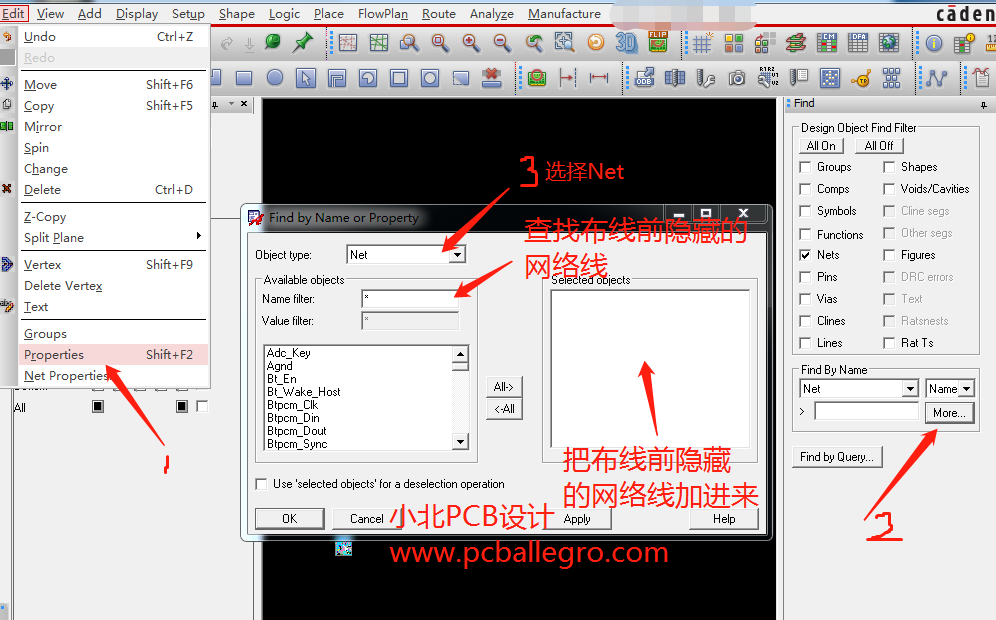

设置完成后，对应的网络飞线就会关闭。当我们PCB布线完成后，我们又希望把网络线打开，进行飞线检查。这时我们执行Edit=>Properties命令后，再到Find窗口里打开More选择布线前隐藏的网络。详细如下图所示。

选择好网络后，然后单击OK，弹出下面对话框，把voltage和Ratsnest_Schedule这两项勾选后，直接应用，对应的网络飞线就会显示。

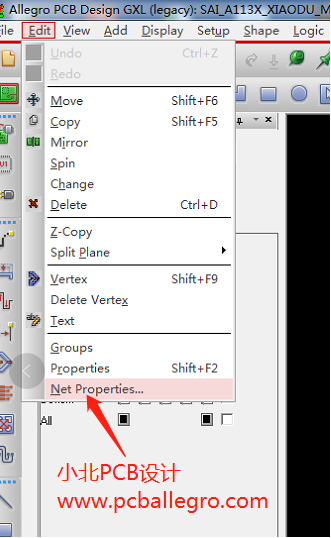

第二方法：Allegro如何隐藏/显示GND电源网络。 执行Edit=>Net Properties进入约束规则界面。

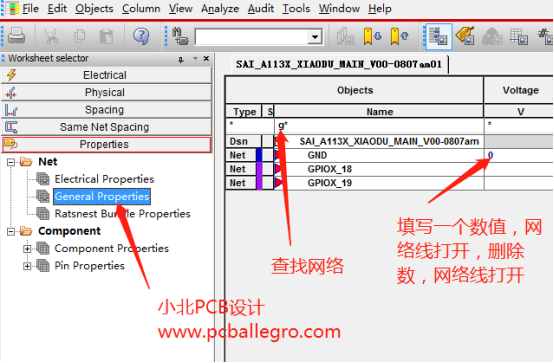

把对应的网络，赋一个值，对应的网络飞线就会隐藏，把值删除，对应的网络飞线就会显示。

今天给大家讲的Allegro如何隐藏/显示GND电源网络的二种不同方法，更多的内容可以浏览设计技巧，请观注小北PCB微信众公号。原创：小北PCB设计，转载时请注时：小北PCB设计 http://www.pcballegro.com/allegro/
