pads盲孔设置

PADS埋盲孔设置以盲孔大小的设计，下面于小北PCB设计室为大家介绍下pads埋盲孔的设置技巧

pads通用的激过盲孔有：4/10 mil

1. pads过孔设置首先要新建盲孔：
下面我们以mil为单位建立过孔，首选在PCb中设好单位，在PCb中输入umm 转换成毫米

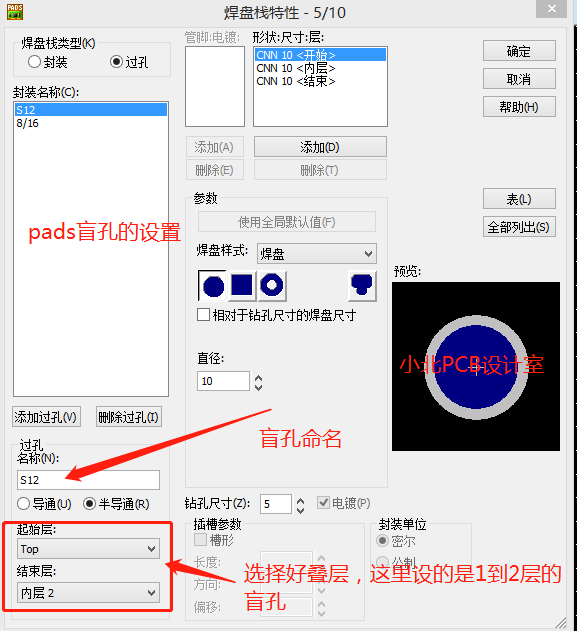

um转成MIL单位。接下来执行设置>焊盘栈弹出下面对话框（快捷键alt+s+s）

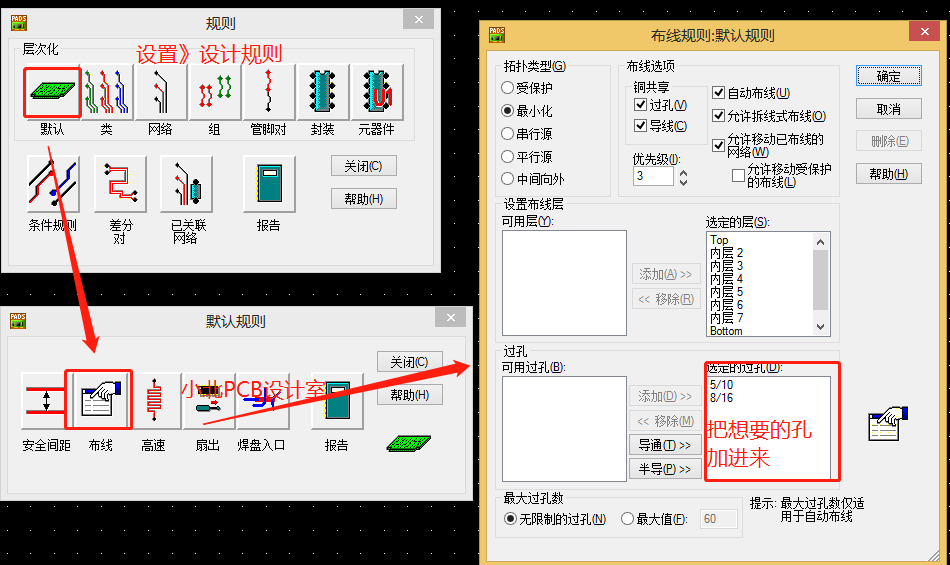

3，pads中设置好的盲孔加入到布线中。（设置>设计规则规则）

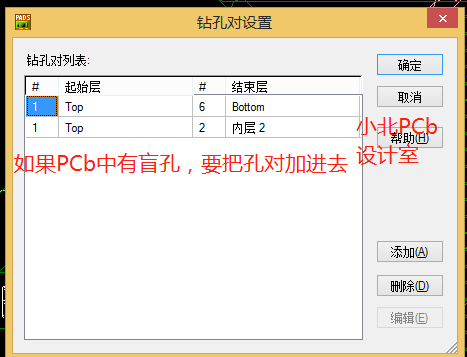

3.增加盲孔钻孔对

设置好后，可认用在PCB打出盲孔。
