pads走线自动导圆弧
今天时间比较充足，今天给大家讲解下pads走线自动导圆弧，在很多速率比较大的信号线上，我们会对信号线拐弯处进行导角。
下面为大家说解说下。

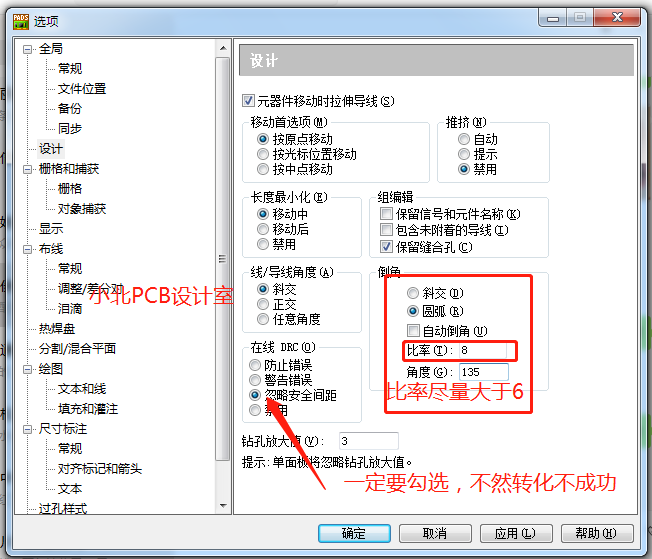

1：设置导角大小，按ctrl+Enter键，弹出选项设计在全局—设计倒角为圆弧。注意，这里一定要关闭DRC，否则导角不成功

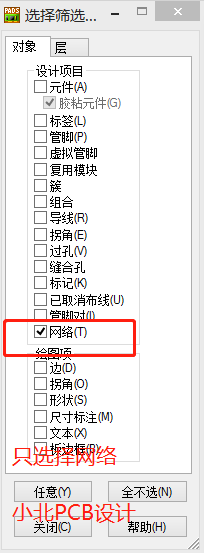

2.设计完成后，右击筛选条件中选择只选择网络,然后框选需要导角的信号线。
