pads PCb我们做到最后的时候，都会调整PCB的位号丝印。
在布局的时，我们会把丝印隐藏或都删除，到PCB最后，PCB上的丝印飞得到外都是，所以我们利用pads软件，自动设到器件中心去。
第一步：打开器件丝印
弹出下面对话框：对里面的位置各尺寸设计好。
pads PCb我们做到最后的时候，都会调整PCB的位号丝印。
在布局的时，我们会把丝印隐藏或都删除，到PCB最后，PCB上的丝印飞得到外都是，所以我们利用pads软件，自动设到器件中心去。
第一步：打开器件丝印
显示颜色设置》参考编号勾选。
如果是删除了器件丝印。那主只选器件，右击》添加丝印

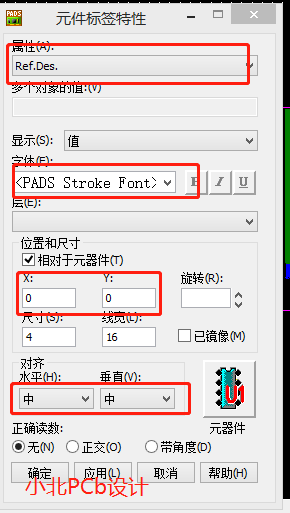

弹出下面对话框：对里面的位置各尺寸设计好。
按下设计。把丝印大小设整好
如果只是隐藏，寻隐们只选择标签，然后选择所有的丝印》右击》特性》弹出下面对话框（与上面对话框一样）设置好，应用后，丝印就会自动放大器件的中心。
