pads怎么设置过孔
pads怎么设置过孔。
在PCB菜单栏》设置》焊盘栈特性，弹出一个小窗口
根据需求来设计过了的大小（孔与PCB板厚比1:12，走极限时是10：1，我们也只会在局布用动）这是一般的用法
2. 在 layout 里打开规则，默认规则下的布线存放pads中用的过孔。一会超过三 种孔。
在PCB菜单栏》设置》焊盘栈特性，弹出一个小窗口
根据需求来设计过了的大小（孔与PCB板厚比1:12，走极限时是10：1，我们也只会在局布用动）这是一般的用法
机械孔最小为8MIL（本节以MIL为单位讲解）1MM=40MIIL
1.在PADS layout 中设置下面的焊盘特栈类型中设计过孔的大小以入孔径的大小，详细如图所示

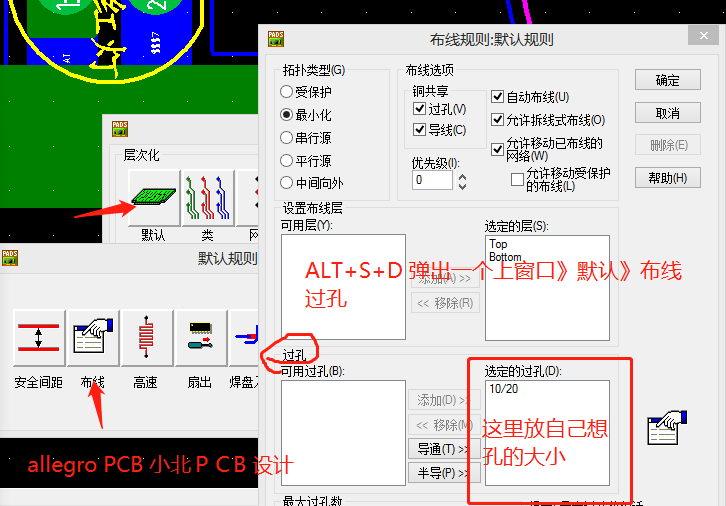

2. 在 layout 里打开规则，默认规则下的布线存放pads中用的过孔。一会超过三 种孔。
